《2025年名师测控九年级物理上册人教版》

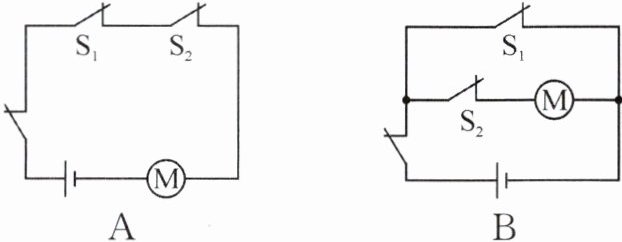

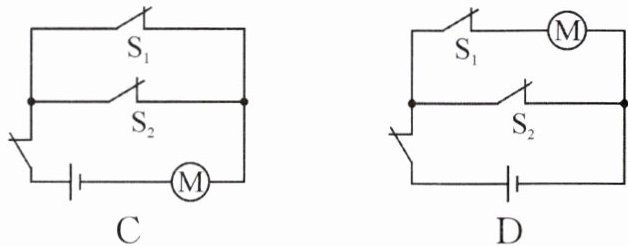

1. 电动自行车两刹车手柄中各有一只开关S₁和S₂,在行驶中用任意一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。如图所示的电路符合要求的是 (A)

答案： 1.A

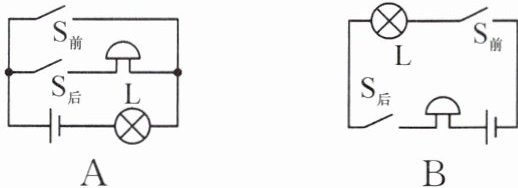

2. 在物流仓库值班室中,当前门来人时灯亮，后门来人时电铃响。下列电路设计符合要求的是 (D)

答案： 2.D

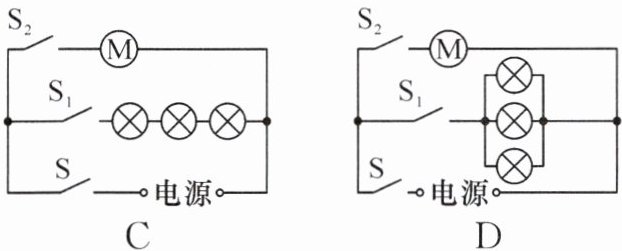

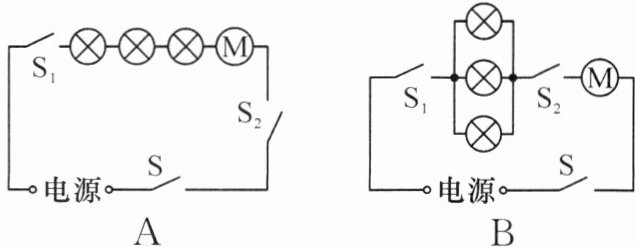

3. 如图所示为一款吊扇灯,闭合总开关S后,风扇和灯可各自独立工作。下列设计的电路图中,跟该吊扇灯功能吻合且符合实际的是 (D)

答案： 3.D

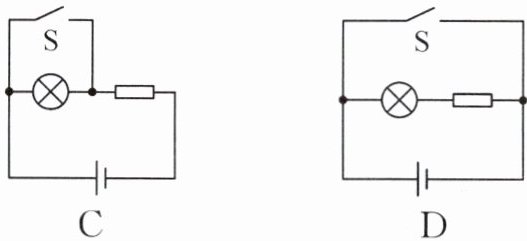

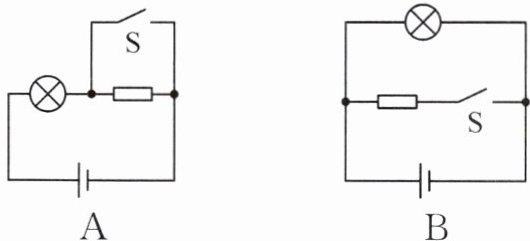

4. 为了安全,汽车行驶时驾驶员必须系好安全带。当系好安全带时,相当于闭合开关S,指示灯不亮;未系好安全带时,相当于断开开关S,指示灯发光。符合上述要求的正确电路图是(“▭”为电路保护装置) (C)

答案： 4.C

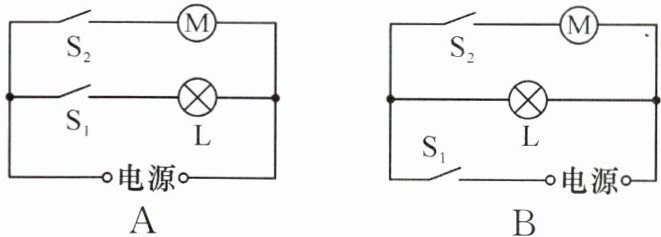

5. (2024·重庆B卷)家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关S₁,电源指示灯L亮;再闭合开关S₂,电动机M工作拉动窗帘。当S₁断开时,电动机M不能工作。如图所示电路中符合要求的电路是 (B)

答案： 5.B
