《2025年名师测控九年级物理上册人教版》

5.(2025·江苏苏州模拟)在如图所示的电路图中填上电压表或电流表的元器件符号,使开关闭合两个小灯泡并联,各元器件都能正常工作。

答案：
5.

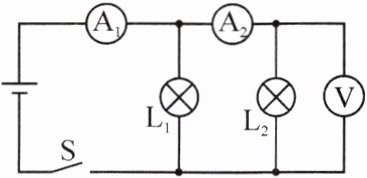

6.如图,开关$S$闭合后,两灯均正常发光,电流表$A_{1}$、$A_{2}$的示数分别为$0.8\ A$、$0.5\ A$,电压表的示数为$8\ V$。下列判断错误的是(D)

A.$L_{1}$和$L_{2}$并联
B.电源电压为$8\ V$
C.通过$L_{1}$的电流为$0.3\ A$
D.$L_{1}$两端电压无法确定

答案： 6.D

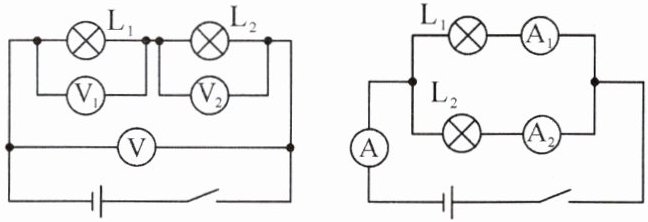

7.如图所示电路,灯泡$L_{1}$和$L_{2}$的规格相同,电压表和电流表分别测量小灯泡的电压和电流,开关闭合,两个小灯泡都能发光,则(C)


A.$V_{1}$示数小于$V_{2}$
B.$V$示数等于$V_{1}$
C.$A$示数大于$A_{1}$
D.$A_{1}$示数大于$A_{2}$

答案： 7.C

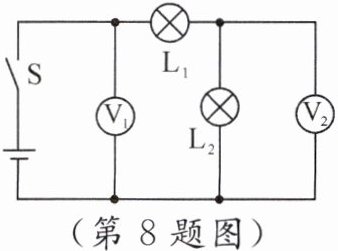

8.如图所示电路,闭合开关$S$后,两灯均发光。请你仔细观察并分析此电路图,下列说法正确的是(B)

A.两灯串联,电压表$V_{1}$测量灯泡$L_{1}$两端的电压
B.两灯串联,电压表$V_{2}$测量灯泡$L_{2}$两端的电压
C.两灯并联,电压表$V_{1}$和电压表$V_{2}$的示数相同
D.两灯并联,电压表$V_{1}$和电压表$V_{2}$的示数不同

答案： 8.B

9.将$A$、$B$两个金属片插入柠檬中可制成水果电池,如图是用电压表测量水果电池两端电压的情景。金属片$A$是水果电池的负极;若想获得$2.4\ V$的电压,需要2个这样的水果电池串联起来。

答案： 9.负 2 串

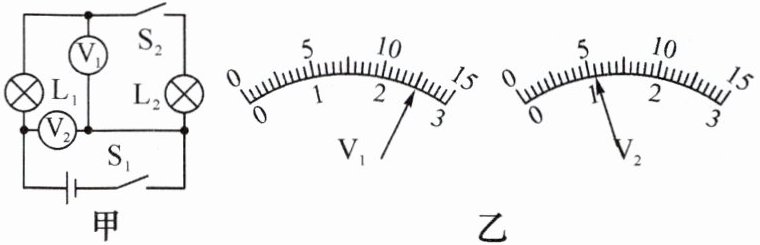

10.如图甲所示的电路,闭合开关$S_{1}$、$S_{2}$,电压表$V_{1}$、$V_{2}$的示数如图乙所示,则$L_{1}$两端的电压是3$V$;断开开关$S_{2}$,电压表$V_{1}$的示数将会超过测量范围(选填"变为0""等于电源电压"或"超过测量范围")。

答案： 10.3 超过测量范围

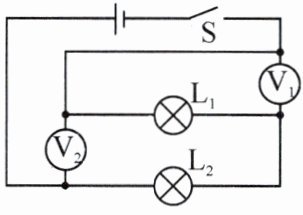

11.如图所示,开关$S$闭合后,电压表$V_{1}$的示数为$3.2\ V$,电压表$V_{2}$的示数为$6\ V$,则灯$L_{2}$两端的电压为2.8$V$。

答案： 11.2.8

12.如图所示,闭合开关后,电流表的示数为$0.5\ A$,电压表$V_{1}$的示数为$6\ V$,电压表$V_{2}$的示数为$2\ V$。求:
(1)通过灯$L_{1}$的电流。
(2)灯$L_{2}$两端电压。
(3)灯$L_{1}$两端电压。

答案： 12.解:
(1)由图可知,灯$L_{1}$、$L_{2}$串联,闭合开关后,电流表的示数为0.5 A,因串联电路中电流处处相等,则通过灯$L_{1}$的电流为0.5 A;
(2)由图可知,电压表$V_{2}$测灯$L_{2}$两端的电压,已知电压表$V_{2}$的示数为2 V,所以灯$L_{2}$两端电压$U_{2}=2$ V;
(3)由图可知,电压表$V_{1}$测电源电压,即电源电压$U=6$ V,因串联电路中总电压等于各用电器两端电压之和,则灯$L_{1}$两端电压$U_{1}=U-U_{2}=6$ V$-2$ V$=4$ V。
