《2025年名师测控九年级物理上册人教版》

4. 在“测量小灯泡电阻”的实验中，连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是 (D)

A.更换小灯泡
B.更换电源
C.检查电路是否断路
D.移动滑动变阻器滑片，观察小灯泡是否发光

答案： 4.D

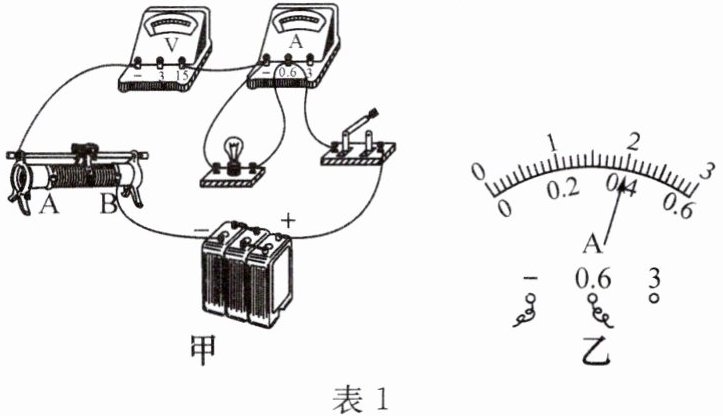

5. 小明在做“测量小灯泡的电阻”的实验时，设计了如图甲所示的实验电路，已知标有“3.8 V”字样的小灯泡正常发光时的电阻约为10 Ω，电源电压为6 V，可供选用的滑动变阻器有R₁(20 Ω 1 A)和R₂(50 Ω 0.2 A)。

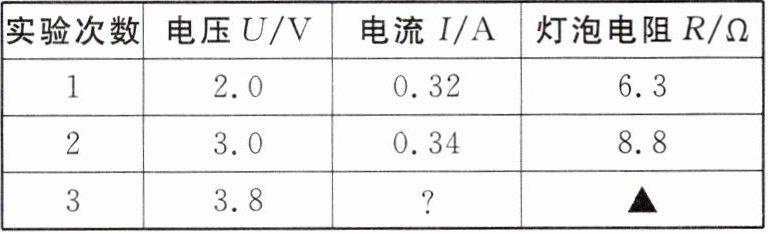

表1
|实验次数|电压U/V|电流I/A|灯泡电阻R/Ω|
|----|----|----|----|
|1|2.0|0.32|6.3|
|2|3.0|0.34|8.8|
|3|3.8|？|▲|

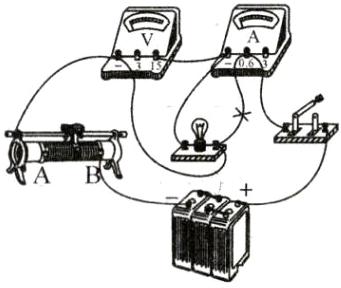

(1)如图甲为实验电路，将滑动变阻器调至阻值最大处，闭合开关，发现电压表(选填“电压表”或“电流表”)无示数。通过分析发现图中有一根导线连接错误，请在错误连线上画“×”并在图中画出那一根正确的连线。
(2)如表1是按正确操作测得的数据，当小灯泡正常发光时，电流表的示数如图乙所示，则表格中▲应填入的数值是9.5Ω。
(3)对比表1中不同电压下小灯泡的电阻，发现小灯泡亮度不同时灯丝的电阻不相等(选填“相等”或“不相等”)，用一句话概括就是灯丝的电阻受温度的影响。
(4)另一组的小启和小宇同学测出了一个小灯泡的几组电流与电压值，如表2所示，由此可知，当电压为1 V时，这个小灯泡的阻值可能为C。

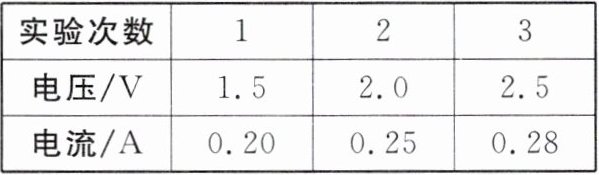

表2
|实验次数|1|2|3|
|----|----|----|----|
|电压/V|1.5|2.0|2.5|
|电流/A|0.20|0.25|0.28|
A. 5 Ω B. 6 Ω C. 7 Ω D. 7.5 Ω

答案：
5.
(1)电压表　 　
(2)9.5　
(3)不相等　温度　　
(4)C

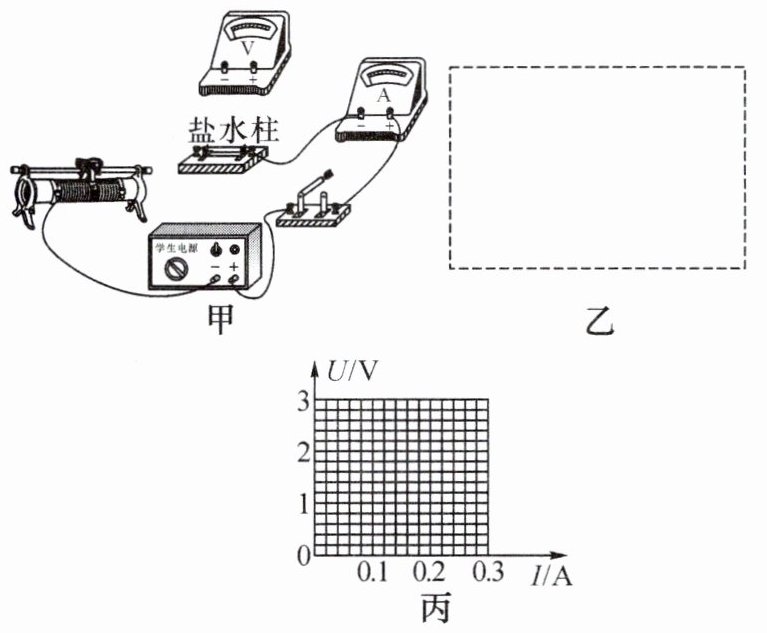

6. 教材习题变式 小昕想用伏安法测量盐水柱的电阻，她拿来了一根均匀管子，里面灌满了盐水，形成一段封闭的盐水柱，两端装上橡胶塞后插入电极，如图甲所示。

（1）上述管子应选用玻璃管（选填“玻璃管”或“铁管”）。
（2）用笔画线代替导线，把实物图甲连接完整，并在图乙虚线框中画出对应的电路图。（盐水柱用“________”表示）

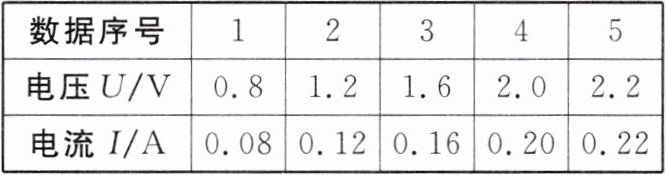

（3）小昕把通过盐水柱的电流和其两端的电压数据记录在表格中。

请根据实验数据,在图丙的坐标系中作出盐水柱U-I图像,并求出实验所用盐水柱的电阻为10Ω。
(4)通过分析实验数据和图像,判断欧姆定律是否适用于盐水?是(选填“是”或“否”),理由通过盐水柱的电流与两端的电压成正比

答案：
6.
(1)玻璃管　　

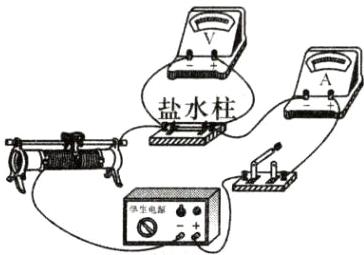

(2)
　
(3)10　
(4)是　通过盐水柱的电流与两端的电压成正比
