《2025年名师测控九年级物理上册人教版》

1. 如图所示,当开关S闭合时,电压表示数不变,那么电流表A₁和A₂示数的变化情况是(A)

A.A₁变大,A₂不变
B.A₁不变,A₂变小
C.A₁不变,A₂不变
D.A₁变大,A₂变大

答案： A

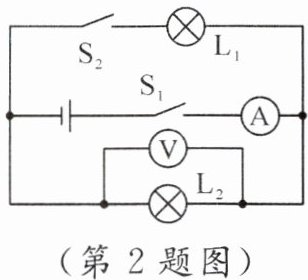

2. (2024·重庆A卷)如图所示电路,电源电压保持不变,L₁和L₂是两个相同的小灯泡。先闭合开关S₁,记录两电表示数;再闭合开关S₂,电流表和电压表的示数变化情况是(C)

A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变

答案： C

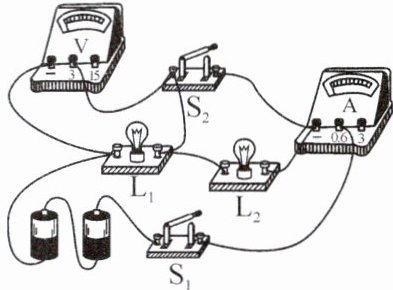

3. 如图,闭合开关S₁、S₂,电流表和电压表均有示数。若断开开关S₂,则(A)

A.电流表示数变小,电压表示数变小
B.电流表示数变小,电压表示数变大
C.电流表示数变大,电压表示数变小
D.电流表示数变大,电压表示数变大

答案： A

[变式题1]如图所示,电源电压不变,R为定值电阻,当开关S由断开到闭合时,电流表的示数将变大,电压表的示数将变大,电压表和电流表示数的比值将不变。(均选填“变大”“变小”或“不变”)

答案： 变大 变大 不变

[变式题2]原创题 如图所示,电源电压不变,当闭合S₁后,电流表的示数将变大,电压表的示数将变小;再闭合S₂时,电流表的示数将变大,电压表的示数将变小(前四空均选填“变大”“变小”或“不变”),灯泡的亮度将变亮(选填“变亮”“不变”或“变暗”)。

答案： 变大 变小 变大 变小 变亮

4. 如图所示,电源电压不变,R为定值电阻,闭合开关S,向左移动滑片P,则(A)

A.电压表的示数变大,电流表的示数变大
B.电压表的示数变大,电流表的示数变小
C.电压表的示数不变,电流表的示数变大
D.电压表的示数变小,电流表的示数变大

答案： A

5. 如图所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向左移动,下列说法中正确的是(D)

A.A₁的示数变小,A₂的示数变大
B.A₁和A₂的示数同时变大
C.V的示数变大,A₁的示数变小
D.V的示数不变,A₁的示数变小

答案： D

6. (2024·广东广州)如图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器R的滑片P在最上端,称量时,滑片P向下滑动。闭合开关S,车辆总质量越大时(A)

A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小

答案： A
