《2025年名师测控九年级物理上册人教版》

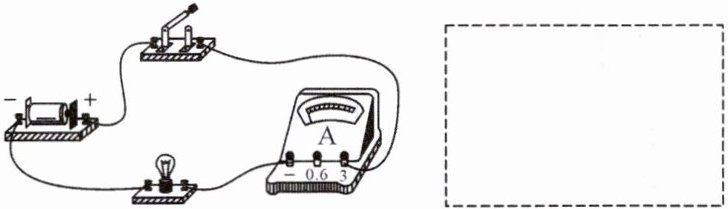

8. 请根据如图所示的实物电路画出电路图。

答案：
8.

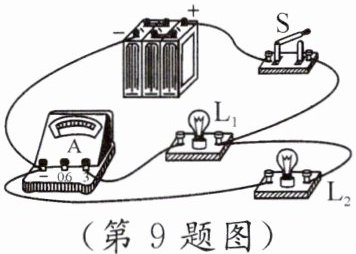

9. 如图所示的电路中,闭合开关S,下列说法正确的是 (D)


A.$L_{1}$、$L_{2}$串联
B.开关S只能控制$L_{2}$
C.电流表测干路中的电流
D.电流表测通过$L_{1}$的电流

答案： 9.D

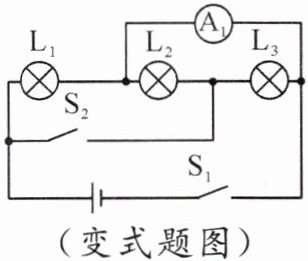

[变式题]在如图所示电路中,只闭合$S_{1}$时,电流表测通过$L_{1}$$L_{3}$ 的电流;$S_{1}$、$S_{2}$都闭合时,三个灯泡是并并 联的,此时电流表测通过 $L_{2}$和$L_{3}$的总$L_{1}$、$L_{2}$的总电流。

答案： [变式题]$L_{1}$　并　$L_{1}$、$L_{2}$的总

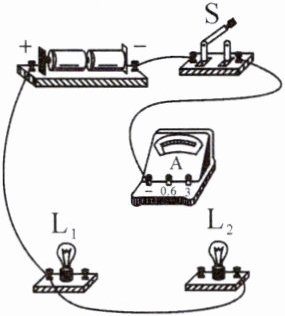

10. 如图所示,小明把电流表接在了$L_{1}$的两端。此时如果闭合开关,一定会发生 (C)


A.电源短路
B.电流表损坏
C.$L_{1}$不亮
D.$L_{2}$的灯丝烧断

答案： 10.C

11. 一电流表测量范围为“0~0.6A”的刻度值不够清楚,某次测量中,从该表测量范围为“0~3A”的刻度盘上发现指针正好指在2.3A的刻度线上,则实际电流大小为 (D)

A.0.7A
B.2.3A
C.0.43A
D.0.46A

答案： 11.D

12. 教材习题变式 (2024·广东深圳四模)图中的实物连接还有两根导线没有完成,请补完。要求:两灯并联,开关S控制整个电路,电流表测量通过$L_{1}$的电流$I_{1}(I_{1}＜0.6A)$。

答案：
12.

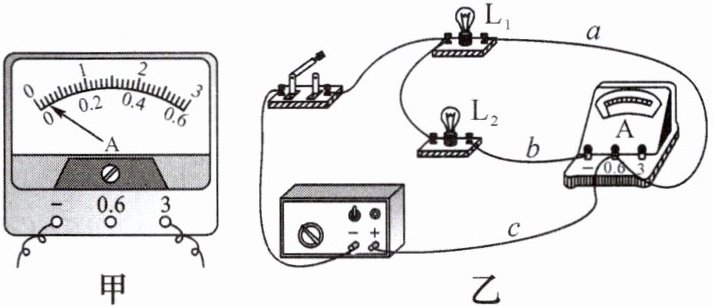

13. 原创题 在用电流表测电流的实验中:

(1)闭合开关前电流表指在0.2A的位置,应进行的操作是 对电流表进行调零调零;若在测量时电流表的指针如图甲所示,应进行的操作是将接“3”接线柱上的导线改接到“0.6”接线柱上断开开关,将电流表的“0.6”接线柱上的导线改接到“3”接线柱上 。
(2)图乙实验中,若闭合开关后,灯$L_{1}$发生了断路,则电流表 有有(选填"有"或"没有")示数【补充设问】(3)如果要用电流表测通过$L_{1}$和$L_{2}$ 的总电流,且只允许移动一根导线,应将导线ab (选填"a""b"或"c")的右端接在电流表的-- (选填"3""0.6"或"-")接线柱上

答案： 13.
(1)调零　将接“3”接线柱上的导线改接到“0.6”接线柱上　
(2)有　
(3)a　-
