《2025年名师测控九年级物理上册人教版》

(1)哪些可以作电源和光源?
答:可以作电源的有干电池或用USB接口接通电源;实验室可以作光源的有小灯泡、发光二极管或LED灯。

答案：
(1)干电池 小灯泡

(2)怎样改变光源的亮度?
答:可以通过改变电源电压或采用滑动变阻器(或电位器)来改变光源两端的电压从而改变光源的亮度。

答案：
(2)电源电压

【项目实施】
(一)设计台灯
1. 选择实验室用的小灯泡或发光二极管作为光源。
2. 选择变阻器或电位器改变灯泡两端的电压来改变台灯的亮度。

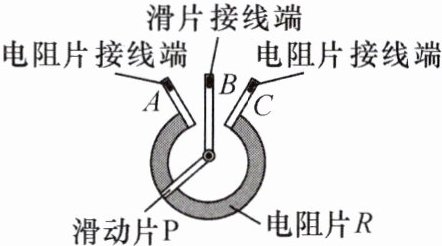

如图所示是旋转式变阻器的结构图,它通过改变接入电路中电阻片的长度(选填"粗细""长度"或"材料")改变电阻,从而改变电路中的电流。A、B、C为它的三个接线柱,P为旋转触片。若将它连入电路中调节灯泡的亮度,当A、B接线柱连入电路中时,逆时针旋转滑动片P能使灯泡的亮度变暗(选填"亮"或"暗")。
3. 设计电路。
请根据所学知识设计一个亮度可以调节的台灯,画出电路图。
4. 设计支架和灯罩。尽量选用方便易得的材料作为台灯支架,使做出的台灯能稳定地立在桌上。灯罩需要具有较好的反光(选填"透光"或"反光")性能。

答案： 2.变阻器 长度 暗 4.反光

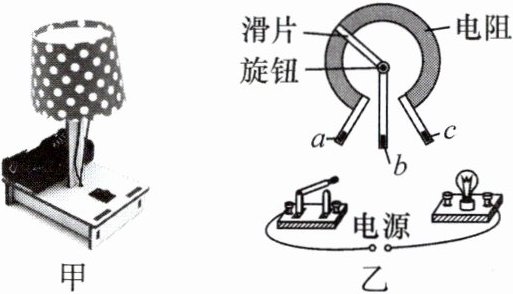

5. 如图甲所示是某同学设计的模拟可调光台灯,图乙是实物电路。其中电位器有a、b、c三个接线柱,请用笔画线代替导线,将图乙中的电路连接完整,使开关闭合后,顺时针旋转旋钮时灯泡变亮。

答案： 电位器应与灯泡串联在电路中。
顺时针旋转旋钮时灯泡变亮，说明电流增大，电位器接入电路的阻值减小，由图乙可知，此时滑片顺时针转动时，接入电路的电阻长度变小，所以应将a、b两个接线柱接入电路。
从电源正极出发，依次将开关、电位器（接a、b接线柱）、灯泡连接起来，最后回到电源负极。
连接图如下：
（在图乙中，将电位器的a接线柱与开关右接线柱相连，电位器的b接线柱与灯泡左接线柱相连）

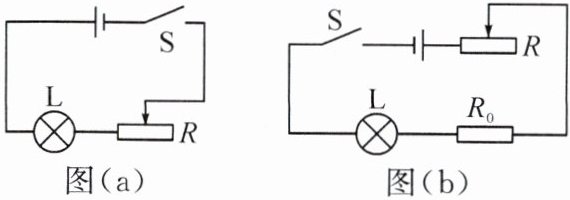

如图是两个同学设计的台灯调光电路。图(a)中,闭合开关S,发现台灯的亮度不能改变,可能原因是滑动变阻器错接电阻丝两端(合理即可)。你认为图(b)方案更好一些,理由是串联一个定值电阻R₀，防止滑动变阻器滑片移动到最左端时，电路中电流过大，对灯泡起到保护作用。

答案： 滑动变阻器错接电阻丝两端(合理即可) (b) 串联一个定值电阻R₀，防止滑动变阻器滑片移动到最左端时，电路中电流过大，对灯泡起到保护作用
