《2025年名师测控九年级物理上册人教版》

6. 两盏灯与电源、开关组成一个电路，闭合开关后，用电流表测得通过两灯的电流相等，则两灯的连接方式(C)

A.一定是串联
B.一定是并联
C.可能是并联
D.一定不是并联

答案： 6.C

7. 如图所示的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流分别用$I_{a}$、$I_{b}$、$I_{c}$表示。它们之间的关系是(C)

A.$I_{a}=I_{b}$
B.$I_{c}=I_{a}+I_{b}$
C.$I_{a}=I_{b}+I_{c}$
D.$I_{b}=I_{c}$

答案： 7.C

8. 如图所示，当开关S断开时，电流表示数为1.5A，当开关S闭合时，电流表示数为2A，则通过$L_{1}$的电流为0.5A，通过$L_{2}$的电流为1.5A。

答案： 8.0.5 1.5

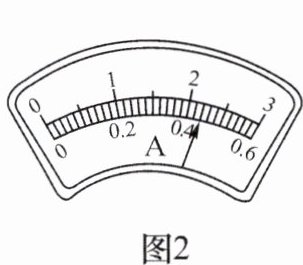

9. 如图1所示电路中，开关S闭合后，电流表$A_{1}$与$A_{2}$指针指示的位置都如图2所示，则通过灯$L_{1}$的电流是1.76A，通过灯$L_{2}$的电流是0.44A。

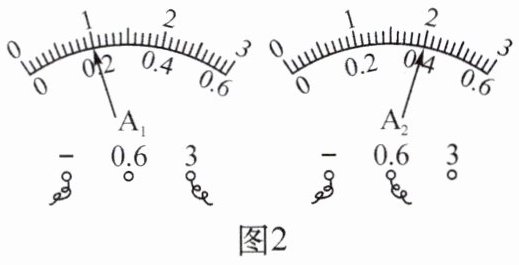

[变式题]如图1所示电路，闭合开关S后，两电流表示数如图2所示。则甲是电流表A₁(选填“A₁”或“A₂”)，通过$L_{1}$的电流是0.6A，通过$L_{2}$的电流是0.4A。

答案： 9.1.76 0.44 [变式题]$A_{1}$ 0.6 0.4

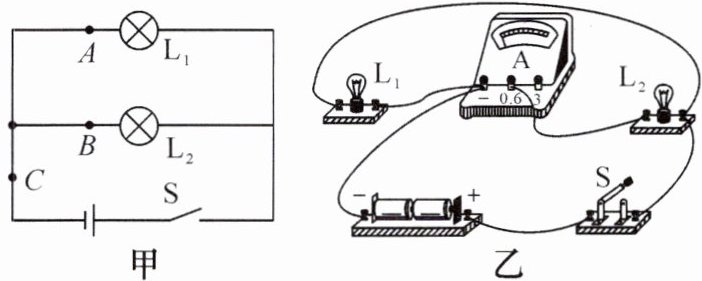

10.(2024·四川成都改编)在“探究并联电路中干路电流与各支路电流的关系”实验中，图甲是某小组同学设计的电路图。

(1)图乙是该小组连接的电路，闭合开关S，电流表测通过$L_{2}$（或B点）的电流。

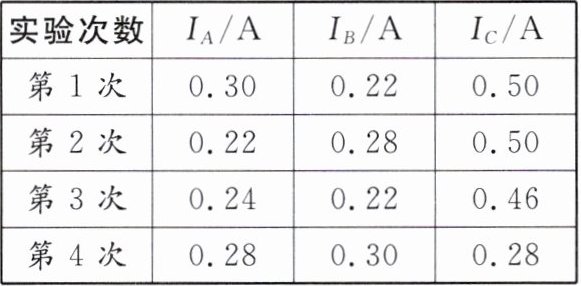

(2)该小组同学换用不同规格的小灯泡进行实验，用电流表多次测A、B、C三点的电流，记录实验数据如表。

分析表中数据，以下说法不合理B。
A. 四次实验中电流表选用测量范围均为0~0.6A
B. 表中的数据均误差范围内
C. 此实验还可测量更多组数据
D. 通过多次实验，可避免偶然性
(3)小成同学测量通过灯泡$L_{1}$的电流时，$L_{1}$正常发光，$L_{2}$忽亮忽灭，他接下来的操作应该是检查$L_{2}$支路的接线柱是否连接好(或检查$L_{2}$是否拧紧)(写一条即可)。
【补充设问】

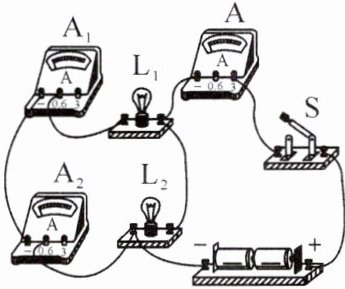

(4)小畅用三个电流表和两个小灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。该电路中有一根导线接错了，请在这根导线上打“×”，并画出正确的连接位置。

答案：
10.
(1)$L_{2}$（或B点）
(2)B
(3)检查$L_{2}$支路的接线柱是否连接好(或检查$L_{2}$是否拧紧)
(4)
