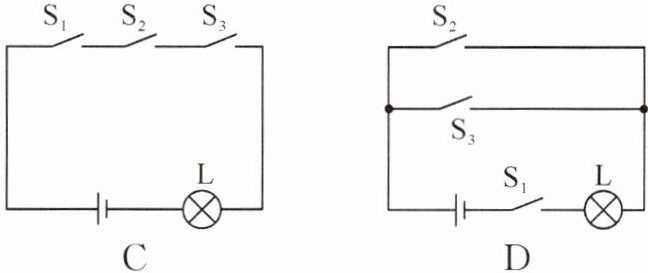

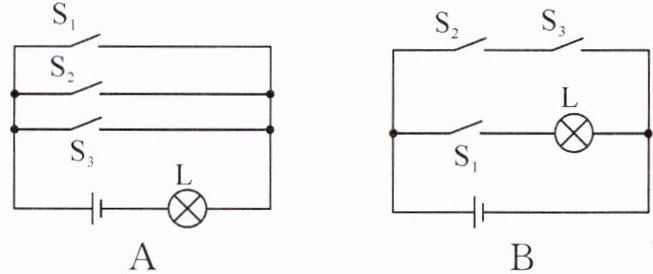

6. 物理学与社会发展 2024年9月10日,某品牌发布了全球首款三折叠屏手机,为手机市场注入了新鲜血液。该手机可通过指纹开关S₁、密码开关S₂、人脸识别开关S₃中的任何一种方式成功解锁。若用灯泡L发光模拟手机解锁成功,则符合要求的模拟电路是 (A)

答案： 6.A

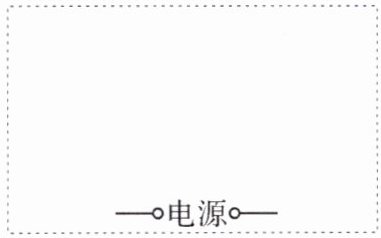

7. 教材习题变式 在现代生活中,人们的节能意识越来越强,楼道里的“智能化”灯L就是将光控开关S₁和声控开关S₂配合使用设计而成。当天黑时“光控开关”自动闭合,天亮时自动断开;当有人走动发出声音时,声控开关自动闭合;无人走动时,自动断开。请在虚线框内用正确的电路元器件符号将其电路图补充完整（电源已画出）。

答案：
7.

8. 如图所示是家用电冰箱的部分电路图,冰箱压缩机M由温控开关控制,冷藏室的照明灯L由冰箱门控开关控制,请按要求连接电路图。

答案：
8.温控开关

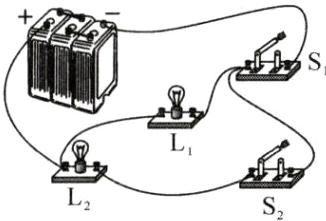

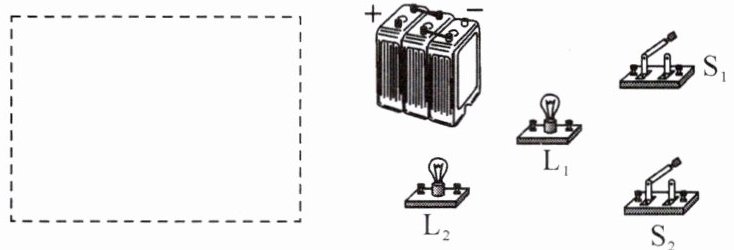

9. 如图所示,现有一个电池组、两个开关和两只灯泡,请你按要求先在虚线框内画出电路图,再按电路图连好图中的实物电路。要求:只闭合S₁,灯L₁亮;只闭合S₂,灯L₂不亮;同时闭合S₁、S₂,灯L₁、L₂都亮。

答案：
9. 　　

10. 小明想给自家的养殖场设计一种呼叫装置,要求前后门来的客人均可呼叫,前门来的客人闭合开关,办公室的电铃响、红灯亮;后门来的客人闭合开关,办公室的电铃响、绿灯亮。请在图中帮助他画出符合要求的电路图。

答案：
10.

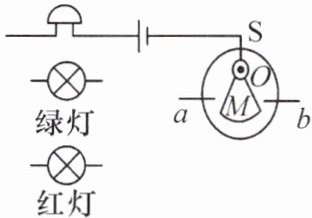

11. 某船上装有平衡警示电路,其中S为重力开关,金属片M可绕O点自由转动。当船水平时,M在a、b中间;当船左倾到一定程度时,绿灯亮、电铃响;当船右倾到一定程度时,红灯亮、电铃响。请按要求完成电路图。

答案：
11.
