《2025年名师测控九年级物理上册人教版》

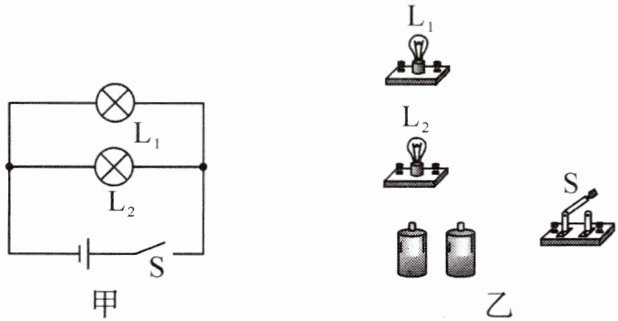

5. 根据图甲所示的电路图,连接图乙实物图。

答案： 从电源正极开始，将电源、开关$S$、灯泡$L_1$和灯泡$L_2$并联（$L_1$和$L_2$的两端分别连接在一起）连接，即$L_1$和$L_2$的一端共同连接到开关$S$的另一端，$L_1$和$L_2$的另一端共同连接到电源负极，形成并联电路。
具体连接：从电源正极引出导线连接到开关$S$的一端，从开关$S$的另一端引出两根导线，分别连接到$L_1$和$L_2$的一端，$L_1$和$L_2$的另一端引出导线共同连接到电源负极。

6.(多选)关于生活中的一些电路连接,下列判断正确的是 (BD)

A.教室墙上的插座和日光灯是串联的
B.电冰箱里的灯和压缩机是并联的
C.交通信号灯的各个灯泡是串联的
D.家庭卫生间照明灯和换气扇一定是并联的

答案： 6.BD

7. 教室内安装有八盏日光灯,由一个开关控制,它们同时亮、同时熄灭。这八盏灯的连接方式是 (B)

A.串联
B.并联
C.串联或并联
D.以上说法都不对

答案： 7.B　[点拨]串联电路中开关控制整个电路，并联电路中干路开关也可以控制整个电路。

主题情境 电动玩具小车陪伴很多人度过了童年,物理小组的成员对电动玩具小车进行了不同部分的组装活动。请完成第8～10题。
活动一 让车灯亮起来
8. 小明打算利用弃置的小彩灯制作玩具小车的车灯。在检查小彩灯是否完好时发现,闭合开关,小彩灯会同时全部亮起;再拆下其中一盏后,其余的小彩灯随之熄灭。这串小彩灯的连接方式 (A)
A. 一定是串联
B. 一定是并联
C. 可能是串联
D. 可能是并联

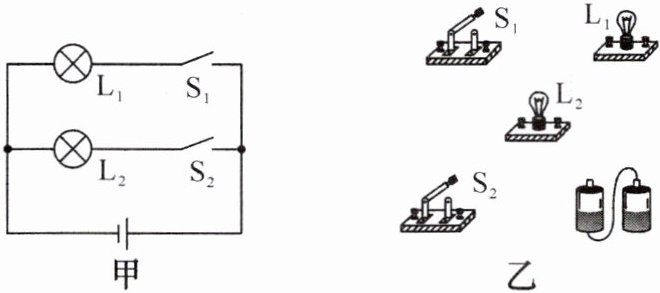

9. 如图甲所示为小华同学设计的电动玩具小车的照明电路,其中开关S₁控制左侧大灯L₁,开关S₂控制右侧大灯L₂。请用笔画线代替导线,根据电路图甲将图乙的实物电路连接完整。

活动二 让小车动起来
10. 小刚同学设计了如图所示的车轮驱动电路,其中电动机M₁控制前轮驱动,电动机M₂控制后轮驱动。当只闭合开关S₁时,玩具车是前轮(选填“前轮”或“后轮”)驱动；要想前后轮同时驱动,则应闭合的开关是S₁、S₂(选填“S₁”“S₂”或“S₁、S₂”)。

答案：
8.A　9. 　10.前轮　　S₁、S₂

11. 教材习题变式 小凯发现:汽车在转向前,司机会拨动转向横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,于是他认为这两个转向灯是串联连接。你认为小凯的看法错误(选填“正确”或“错误”)；理由是串联电路开关控制整个电路，并联电路干路开关也可以控制整个电路。

答案： 11.错误　　串联电路开关控制整个电路，并联电路干路开关也可以控制整个电路

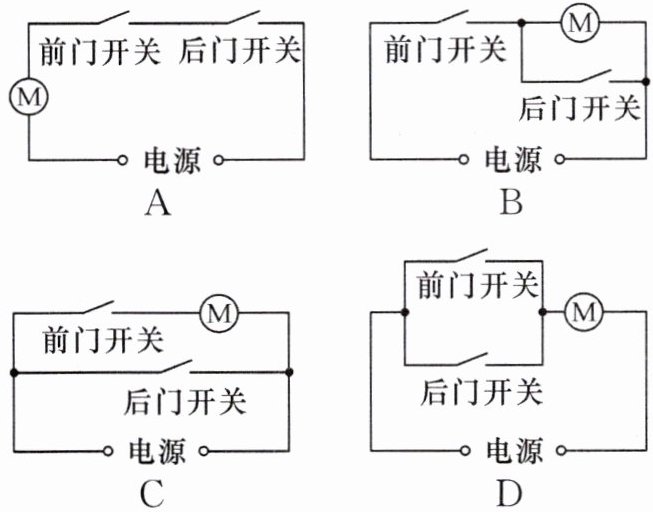

12.(2025·福建泉州一模)新能源公交车前、后两门相当于电路开关,任意一个门没有关闭好,车都无法行驶。图中符合要求的电路是 (A)

答案： 12.A
