13.如图为某款新型折叠屏手机,折叠屏主要部件是柔性发光二极管。制成二极管的材料是(C)

A.超导体
B.导体
C.半导体
D.绝缘体

答案： 13.C

14.如图,将一段柱状彩色橡皮泥接入电路,研究其导电性,闭合开关后,灯泡发光。若将橡皮泥揉搓成细条状后再接入电路,其他条件不变,则灯泡的亮度(C)

A.增强
B.不变
C.减弱
D.条件不足,无法确定

答案： 14.C

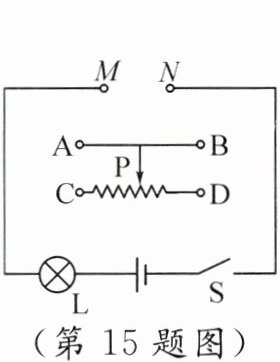

15.如图,用变阻器控制灯泡$L$的亮度。闭合开关$S$后,若要求滑片$P$向左滑动时灯泡逐渐变亮,则下列接法中正确的是(C)

A.$M$接$C$,$N$接$D$
B.$M$接$A$,$N$接$B$
C.$M$接$C$,$N$接$B$
D.$M$接$A$,$N$接$D$

答案： 15.C

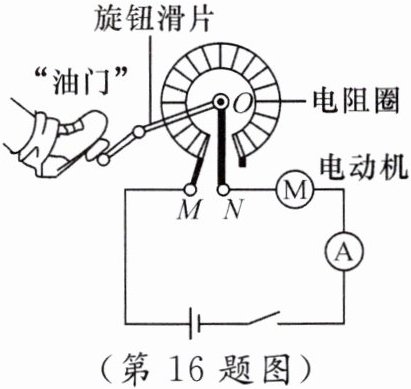

16.(2025·广东深圳模拟)如图为电动汽车"油门"模拟图。闭合开关,脚往下踩"油门"时,滑片绕$O$点在电阻圈上逆时针转动,此时接入电路的电阻变小,电流表的示数变大。(均选填"变大""变小"或"不变")

答案： 16.变小 变大

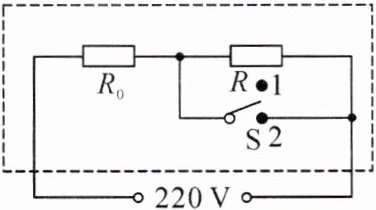

17.教材习题变式 某电饭锅的工作原理如图所示,通过单刀双掷开关$S$调节加热和保温两种状态,$R_{0}$为电热丝。当开关由1转接到2位置时,$R_{0}$两端的电压变大(选填"变大""变小"或"不变")。

答案： 17.变大

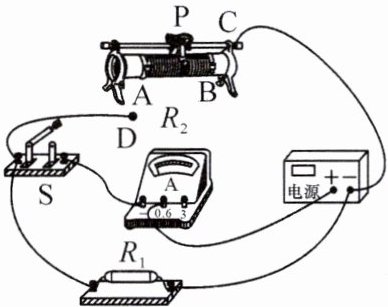

18.如图所示电路中,导线$D$端与滑动变阻器尚未连接完整。若闭合开关后,向右移动滑片$P$过程中,电流表示数变小,导线$D$端应与接线柱A(选填"$A$"或"$B$")连接。

答案： 18.A

19.(1)闭合开关,向左端移动滑动变阻器的滑片时,小灯泡变亮,电压表测小灯泡两端的电压。请用笔画线代替导线,正确连接如图所示的电路(导线不要交叉)。

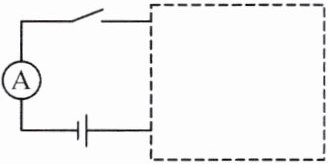

(2)一同学去掉电压表,改为给灯泡串联一个电流表,设计了一个利用滑动变阻器改变小灯泡亮度的电路,当开关闭合,滑动变阻器的滑片向左移动时,小灯泡变亮,请你将图中的电路补充完整。

答案：
19.
(1)
(2)
