《2025年名师测控九年级物理上册人教版》

9. 如图所示,当将开关闭合时,灯L₁、L₂均不亮。某同学用导线接在L₁两端时,灯L₂亮、L₁不亮;当用导线接在L₂两端时,两灯均不亮。由此可判断 (C)

A.灯L₁短路
B.灯L₂短路
C.灯L₁断路
D.灯L₂断路

答案： C

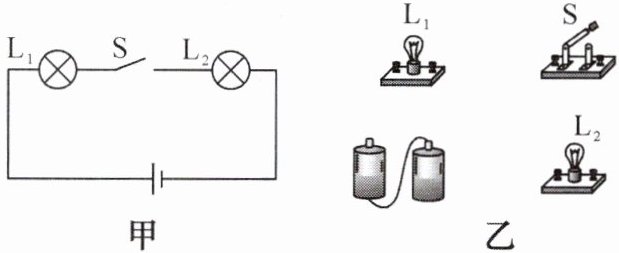

10. 根据图甲所示的电路图,将图乙中电学元器件用笔画线代替导线连接起来。

答案：

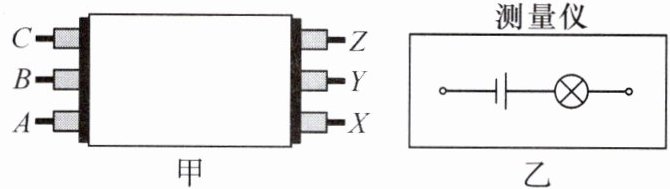

11. 核心素养 科学推理 高层建筑的墙体中有三根绞在一起的电线(如图甲),可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时,小明将“测量仪”连接在X、Z两端,灯泡发光。则此时可以确定的同一根电线是 (C)


A.A 和 X 是同一根电线
B.B 和 Z 是同一根电线
C.C 和 Y 是同一根电线
D.此时还无法确定

答案： C [点拨]将A、B连在一起，“测量仪”连接在X、Z两端，灯泡发光，则ABXZ连通，由此可以确定剩下的C和Y是同一根电线的两端，即是同一根电线。

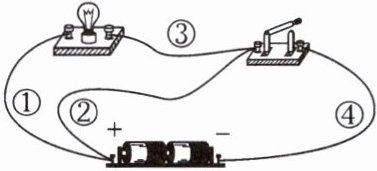

【例】如图所示，闭合开关后，电路将处于短路(选填“通路”“断路”或“短路”)状态，会造成电源(选填“电源”或“灯泡”)损坏，要使其成为正确的电路，只需要拆掉图中标注的②号导线。

答案： 短路　电源　②

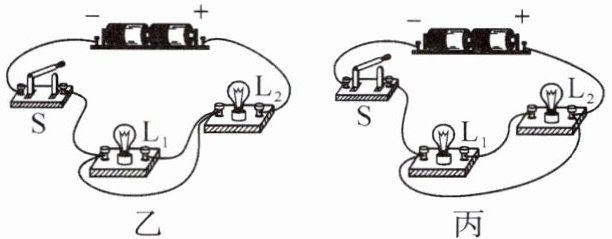

1. 原创题 如图甲、乙、丙所示电路中，各有一根导线接错，请把这根导线找出来，在上面打一个“×”，使闭合开关后小灯泡都能正常工作。

答案：

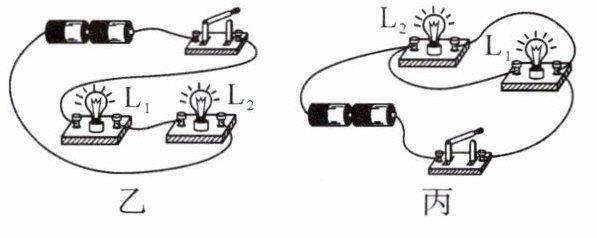

2. 请用箭头在如图甲、乙、丙所示电路中标出开关闭合后电路中电流的方向。

答案： 在图甲中，电流方向：从电池正极出发，经过开关S，流向灯泡L₁，再流向灯泡L₂，最后回到电池负极。
在图乙中，电流方向：从电池正极出发，经过开关，然后分流，一支路经过左边的灯泡L₁，另一支路经过右边的灯泡L₂，最后汇合回到电池负极。
在图丙中，电流方向：从电池正极出发，分流，一支路经过上面的灯泡L₁，另一支路经过下面的灯泡L₂，最后汇合经过开关，回到电池负极。
