《2025年小题狂做九年级物理上册苏科版提优版》

1. 小明同学练习用“伏安法”测电阻,他所测电阻的阻值约为2Ω,电压表的量程为0~3 V,电流表的量程为0~3 A。测量结束后,他得到的结论是待测电阻的阻值为10Ω,则他在测量中所出现的错误可能是(D)
A.电压表和电流表的位置接反了
B.没有多次测量取平均值,致使误差过大
C.电压表按0~15 V量程读数,电流表按0~0.6 A量程读数
D.电压表按0~15 V量程读数,电流表按0~3 A量程读数

答案： D 提示:若电流表和电压表位置接反了，电路相当于断路，电压表测电源电压，电流表的示数接近 0；待测电阻的测量值与测量次数多少没有关系；电压表按 0~15 V 量程读数，电流表按 0~0.6 A 量程读数，得到的电压是实际电压的 5 倍，电流是实际电流的$\frac{1}{5}$，则测量的电阻是实际电阻的 25 倍；电压表按 0~15 V 量程读数，电流表按 0~3 A 量程读数，得到的电压是实际电压的 5 倍，故本该是 2 Ω 的电阻测成了 10 Ω。

2. 在如图所示的“伏安法测电阻”实验中,闭合开关S,小明发现电流表有示数,但示数较小,小灯泡不亮。接下来应进行的操作是(D)
A.更换一个同样规格的小灯泡
B.更换电压表所使用的量程
C.检查电路中是否存在断路故障
D.减小滑动变阻器接入电路的阻值

答案： D

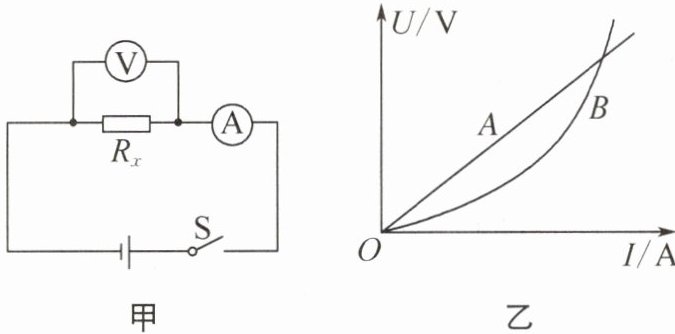

3. 实验小组设计了如图甲所示的电路来测量未知定值电阻R_x的阻值,小富提出,这样只能得到一组数据,测量结果误差可能较大。为了减小误差,需要多次测量,应该在电路中串联一个滑动变阻器。他们利用改进后的电路进行实验,并绘制出R_x的电压-电流图像。如图乙所示的A、B两条图线中,A是他们绘制出的图线。

答案： 滑动变阻器 A 提示:为减小误差，需要多次测量，即改变待测电阻两端的电压和通过待测电阻的电流，应在电路中串联一个滑动变阻器。A 图线是一条斜直线，说明阻值大小不变，$R_{x}$是定值电阻，故绘制出的图线是 A。

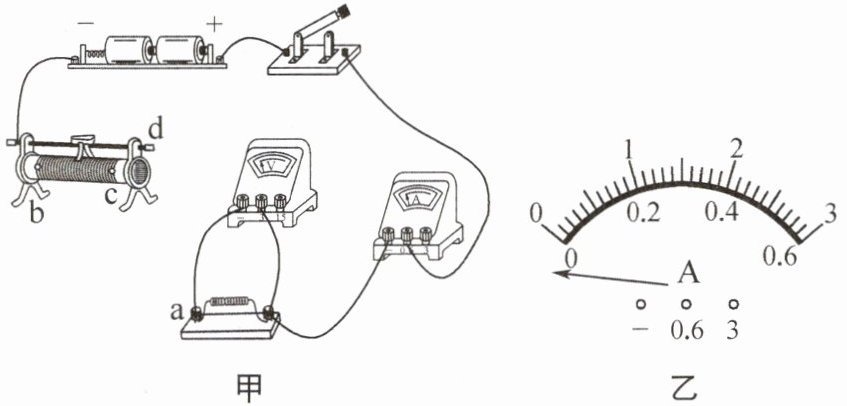

4. (2024·盐城大丰月考)某小组利用如图甲所示电路测量未知电阻R_x的阻值。

(1)在图甲中,请用导线连接电阻的a接线柱与滑动变阻器的____c(填“b”“c”或“d”)接线柱,要求滑动变阻器的滑片向右滑动时,电流表的示数变大。
(2)开关闭合前,小亮发现电流表的指针在“0”刻度线左侧,如图乙所示,若不调零,改变滑动变阻器阻值,电压表、电流表的示数分别为$U_1、$$U_2、$$I_1、$$I_2,若用\frac{U_1}{I_1}$作为R_x的测量结果与真实值比较,R_x的测量值____偏大(填“偏大”“偏小”或“不受影响”,下同),若用$\frac{U_2 - U_1}{I_2 - I_1}$作为测量结果,R_x的测量值____不受影响。

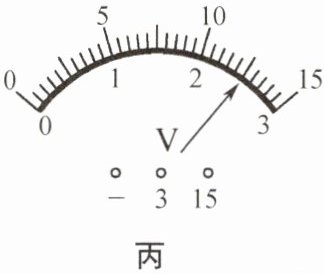

(3)电流表调零后,闭合开关,电流表的示数为0.5 A,电压表的示数如图丙所示,计算出待测电阻R_x的阻值为____5Ω。

答案： （1）c （2）偏大 不受影响 （3）5 提示:（2）实验前电流表指针在“0”刻度线左侧，若不调零，电流表读数偏小，用$\frac{U_{1}}{I_{1}}$作为$R_{x}$的测量结果，会偏大；$I_{1}$、$I_{2}$的读数都偏小，但两者的差值是准确的，若用$\frac{U_{2}-U_{1}}{I_{2}-I_{1}}$作为测量结果，$R_{x}$的测量值无影响。（3）图丙中电压表的示数为 2.5 V，$R_{x}=\frac{U_{x}}{I_{x}}=\frac{2.5\ \text{V}}{0.5\ \text{A}}=5\ \Omega$。
