《2025年小题狂做九年级物理上册苏科版提优版》

1. 在如图所示的电路中,只增加一根导线,使电路变成并联电路。则这根导线应该接在哪两点之间(A)
A.A和D或A和E
B.B和A或B和E
C.E和F或E和B
D.D和C或D和F

答案： A 提示:左边灯的 B 端、中间灯的 C 端、右边灯的 F 端是相连的,即 B、C、F 是连接在一起的,若将三盏灯的另一端 A、D、E 也连接起来,则三盏灯就并列地连接在一起,即三盏灯并联,故可将 A 和 D 或A 和 E 连接在一起。

2. 将灯泡L和小电动机M接入如图所示的电路中,下列说法正确的是(D)
A.开关$S_{1}$只控制灯泡L
B.开关$S_{2}$只控制灯泡L
C.先闭合开关$S_{1}$,再闭合$S_{2}$时,灯泡L短路
D.同时闭合开关$S_{1}$、$S_{2}$,灯泡L和电动机M并联

答案： D 提示:开关都闭合时,电动机 M 和灯泡 L 并联,开关$S_{1}$在干路上控制整个电路;开关$S_{2}$与电动机 M 串联,只控制电动机 M;先闭合开关$S_{1}$,灯泡 L 发光,再闭合开关$S_{2}$时,电动机 M 工作,但灯泡 L 不会短路,仍能发光。

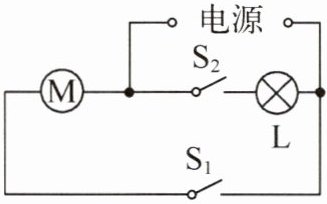

3. (2024·镇江丹阳月考)如图所示是简化了的电冰箱的电路图,图中M是压缩机的电动机,L是冰箱内的照明灯,下列说法正确的是(B)
A.冰箱门打开且冰箱内温度低于设定温度时,L与M同时工作且二者并联
B.冰箱门打开且冰箱内温度高于设定温度时,L与M同时工作且二者并联
C.冰箱门关闭且冰箱内温度低于设定温度时,L与M同时工作且二者串联
D.冰箱门关闭且冰箱内温度高于设定温度时,L与M同时工作且二者并联

答案： B 提示:冰箱门打开时,开关$S_{2}$闭合,L 工作,冰箱门关闭时,开关$S_{2}$断开,L 不工作;当冰箱内温度低于设定温度时,开关$S_{1}$断开,M 不工作,当冰箱内温度高于设定温度时,开关$S_{1}$闭合,M 工作。

4. 如图所示,用箭头标出了部分导线中的电流方向。虚线框甲和乙内或接电源,或接开关,但在图中均未画出。根据图示,下列说法正确的是(B)
A.甲处接电源,两灯并联,开关只控制灯$L_{1}$
B.乙处接电源,两灯并联,开关只控制灯$L_{2}$
C.甲处接电源,两灯串联,开关同时控制灯$L_{1}$、$L_{2}$
D.甲、乙处均可接电源,两灯并联,开关只控制灯$L_{1}$

答案： B 提示:若乙处接电源,且下端为电源正极,此时电流从下面出发,分别经灯$L_{1}$、$L_{2}$回到电源负极,两灯泡能正常发光,甲处为开关,只控制灯$L_{2}$;若甲处为电源,无论上端还是下端是正极,灯$L_{1}$和$L_{2}$组成的电路都不符合所标的电流方向。

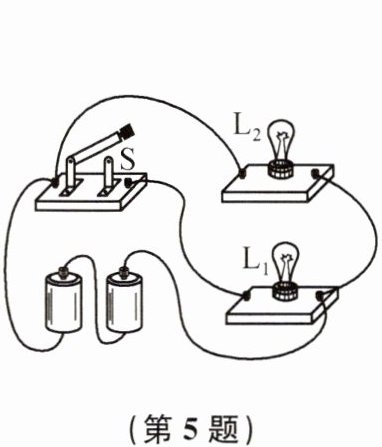

5. 如图所示,闭合开关S,灯泡$L_{1}与L_{2}$的连接方式是并联；断开开关S,会发生的现象是$L_{1}$不能发光；电路连接的不妥之处是灯$L_{2}$一直发光。

答案： 并 $L_{1}$不能发光 灯$L_{2}$一直发光 提示:灯$L_{2}$直接接在电源两端,会一直发光;灯$L_{1}$与开关 S 串联后接在电源两端,故开关 S 断开时灯$L_{1}$不亮。

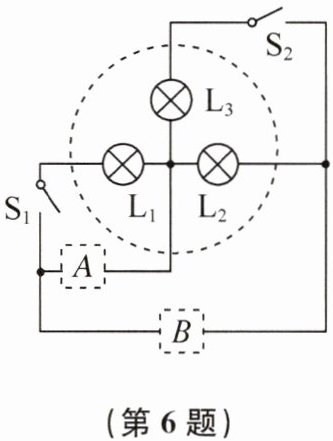

6. (2024·泰州兴化期中)如图所示是一种会变色的灯组结构示意图(虚线圆圈内有三只LED灯),已知$L_{1}$、$L_{2}和L_{3}$分别为红灯、绿灯和蓝灯,要使各灯都能正常工作且互不影响,则三灯应并联,且应在A(填“A”或“B”)处接入电源,另一处接入开关$S_{3}$,此时所有开关全部闭合(填“全部闭合”或“部分闭合”)。

答案： 并 A 全部闭合 提示:要使各灯都能正常工作且互不影响,三灯应并联;要使所有灯都亮,A 处只能是电源,B 处应接入开关$S_{3}$,三只灯应都处于通路状态,所有开关应全部闭合。
