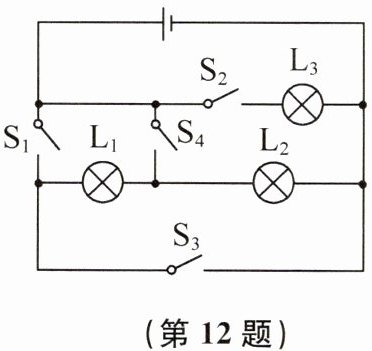

12. (2024·盐城东台期中)如图所示的电路中,当开关$S_{1}$、$S_{2}$断开,$S_{3}$、$S_{4}$闭合时,灯$L_{1}$、$L_{2}$发光,它们的连接方式是并联；当开关$S_{2}$、$S_{3}$、$S_{4}$闭合,$S_{1}$断开时,灯$L_{1}$、$L_{2}$、$L_{3}$发光,它们的连接方式是并联。当开关$S_{1}$、$S_{3}$同时闭合时,会出现短路现象。

答案： $L_{1}$、$L_{2}$ 并 $L_{1}$、$L_{2}$、$L_{3}$ 并 短路 提示:当开关$S_{1}$、$S_{2}$断开,$S_{3}$、$S_{4}$闭合时,$L_{1}$、$L_{2}$并联,故$L_{1}$、$L_{2}$发光;当开关$S_{2}$、$S_{3}$、$S_{4}$闭合,$S_{1}$断开时,$L_{1}$、$L_{2}$、$L_{3}$并联,故$L_{1}$、$L_{2}$、$L_{3}$发光;同时闭合开关$S_{1}$、$S_{3}$时,形成电源短路,所有灯泡都不发光。

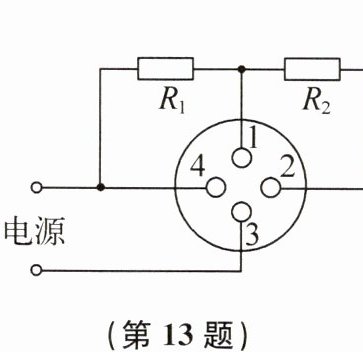

13. (2024·宿迁沭阳月考)如图所示是某家用电器的内部结构电路图,其中$R_{1}和R_{2}$为加热电阻,1、2、3、4分别为四个接线柱。若要让两电阻并联接入电路,可将接线柱1和3连接,同时将接线柱2 和 4连接起来；此电路中,不能同时将3 和 4两接线柱连接起来,否则将造成短路。

答案： 2 和 4 3 和 4 提示:将接线柱 1 和 3连接,同时将接线柱 2 和 4 连接起来时,$R_{1}$与$R_{2}$并联;若将接线柱 4 与接线柱 3 相连时,会造成电源短路。

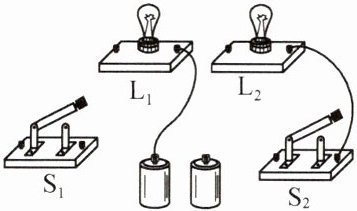

14. 如图所示的电路中少了几根导线,请你以笔画线补齐,并在虚线框内画出这个电路的电路图。要求：灯$L_{1}和L_{2}$并联,开关$S_{1}控制灯L_{1}$,开关$S_{2}同时控制灯L_{1}和L_{2}$。

答案：
如图所示
　　

15. 某同学连接电路如下。

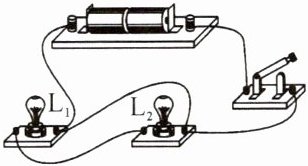

(1)请你指出电路中的错误：______。
(2)将图中的电路改成正确的并联电路。(要求只改动一根导线,划掉的导线打上“×”,若需连线用笔画线表示改动后的导线)
(3)某同学将电路改正后,当连好最后一根导线时,发现两个灯泡立即发光,请你指出该同学所犯的错误：______。

答案：
（1）开关闭合后电源短路 （2）如图所示 （3）连接电路过程中开关没有断开

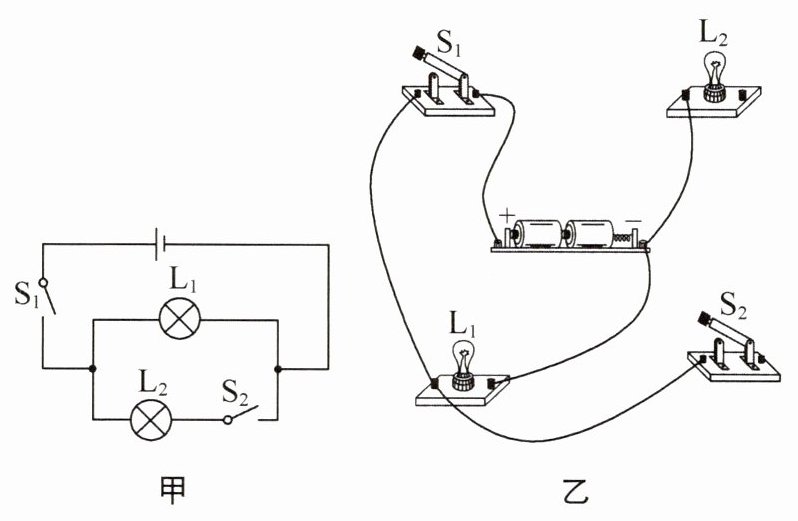

16. (2024·苏州太仓期中)在做“连接并联电路”实验时,连接电路如图甲所示。

(1)根据图甲所示电路图,用笔画线表示导线,把图乙中的实物连接起来(导线不可交叉)。
(2)在连接电路的过程中,开关应该______。
(3)闭合开关$S_{1}$,断开$S_{2}$,一条支路的灯因断路停止工作,另一支路______。
(4)干路上的开关控制______的用电器,支路上的开关只控制______的用电器；开关的作用与其位置______(填“有”或“无”)关。
(5)家庭电路中,所有的用电器都是______联的。

答案：
（1）如图所示 （2）断开 （3）仍可工作 （4）所有 本支路 有 （5）并

提示:
(2) 为了保护电路,在连接电路的过程中,开关应断开。
(3) 闭合开关$S_{1}$,断开$S_{2}$,灯$L_{2}$因断路停止工作,另一支路仍可工作。
(4) 干路上的开关控制所有用电器,支路上的开关控制本支路的用电器,故开关的作用与其位置有关。
(5) 家庭电路中,所有的用电器工作时互不影响,都是并联的。
