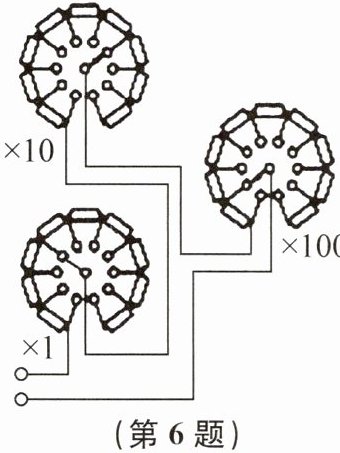

6. 某一旋钮式电阻箱内部结构如图所示,它由9个$100Ω$、9个$10Ω$和9个$1Ω$的电阻组成,当改变旋钮(即图中指针)位置调节电阻值时,相当于改变了电阻箱内部接入电路部分导体的长度。该电阻箱可调出的最大阻值为999$Ω$,从图中可读出此时的阻值为163$Ω$。

答案： 长度 999 163 提示:改变旋钮位置时,电阻箱内部接入电路电阻的个数发生变化,且这些电阻是串联的,即接入电路部分导体的长度发生变化;该电阻箱可调出的最大阻值为9×100Ω+9×10Ω+9×1Ω=999Ω。由图可知此时电阻箱的示数R=1×100Ω+6×10Ω+3×1Ω=163Ω。

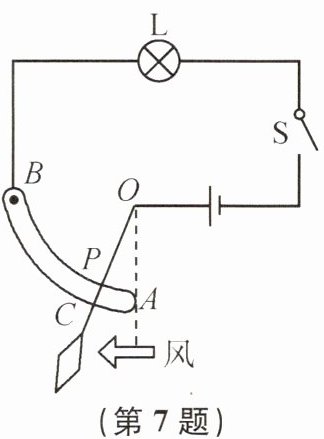

7. (2024·扬州江都月考)一位同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可。通过分析可知:金属杆OC与圆弧形电阻AB组合在一起相当于一个滑动变阻器,观察小灯泡的亮度可以粗略知道风力的大小。有人认为把图中的灯泡换成电流表更好,你的观点是不可以,换成电流表后,风力过大时,可能会导致电路发生短路。

答案： 滑动变阻器 亮度 不可以,换成电流表后,风力过大时,可能会导致电路发生短路 提示:风力测定仪相当于滑动变阻器。风越强,OC杆偏转的角度变大,BP段变短,电阻变小,电流变大,L变亮;若将L换成电流表,风力过大时,电路可能会发生短路。

8. 某班同学做“用滑动变阻器改变电流”实验,电路如图甲所示。

(1)闭合开关前应移动滑片P,使滑动变阻器连入电路中的电阻____;闭合开关后,要想让灯更亮些,则应将滑片P向____移动。

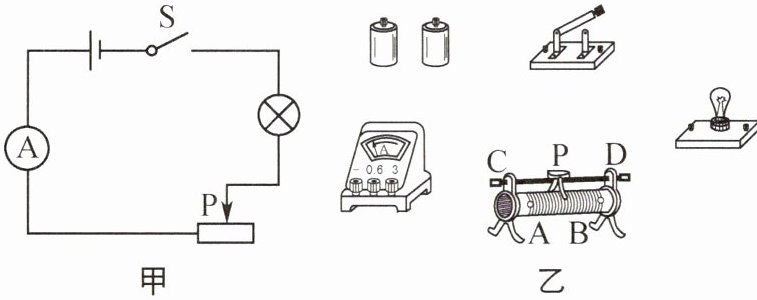

(2)若实验中电流不超过$0.6A$,请用笔画线,将图乙中实物电路连接起来。
(3)闭合开关后,甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,且一直很暗,这可能是因为____;乙同学发现无论怎样移动滑片,灯一直很亮,这可能是因为____;丙同学缓慢移动滑片P时,看到灯忽亮忽灭,这可能是因为____。

答案：

(1)最大 左

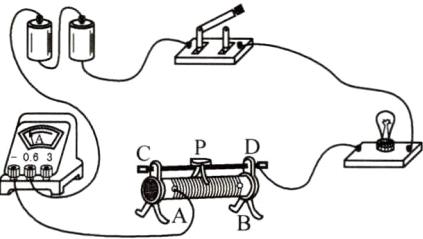

(2)如图所示
(3)滑动变阻器的A、B接线柱接入电路 滑动变阻器的C、D接线柱接入电路 滑动变阻器滑片接触不良

9. 下列说法不正确的是(D)
A.滑动变阻器在一定范围内可以连续改变连入电路的阻值,但不能读出阻值
B.电阻箱不可以连续地改变连入电路的阻值,但可以读出阻值
C.要使滑动变阻器能改变通过用电器的电流,必须将它与用电器串联
D.滑动变阻器的接线柱不分正、负,因而无论怎样接入电路效果都完全一样

答案： D 提示:电阻箱能表示出连入电路的阻值,但不能连续地改变连入电路的电阻;滑动变阻器能连续地改变连入电路中的阻值,但不能读数;使用滑动变阻器时,要“一上一下”串联接入电路,接线柱不分正负,通过改变连入电路的电阻丝的长度,改变连入电路的电阻。

10. (2024·苏州昆山期末)如图所示,在保证电路安全的情况下,能用滑动变阻器调节小灯泡由亮到灭的是(D)

答案： D 提示:图A中滑片P滑到左端时,引起L短路;图B中滑片P左右滑动时,能改变L亮度,但不能使L熄灭;图C中滑片P滑到右端时,引起电源短路;图D中滑片P滑到右端时,会引起L短路,实现L由亮到灭,且电路安全。

11. 小明用电流表和滑动变阻器设计了如图甲所示的压力测量仪,可以反映弹簧上方金属片受到的压力大小。其中R′是滑动变阻器,R是定值电阻,电源电压恒定不变,压力表实际上是一个电流表。
(1)当开关S闭合,金属片受到的压力增大时,滑动变阻器接入电路的阻值____变大,电流表的示数____变小。(均填“变大”“变小”或“不变”)
(2)我们将电流表中的电流刻度换成相应压力的刻度,就能直接显示金属片受到的压力大小。如果刻度盘中央的压力刻度值为100N(图乙),则120N的刻度应在100N的____左(填“左”或“右”)边。

答案：
(1)变大 变小
(2)左 提示:
(1)金属片受到的压力增大时,滑片下移,R'接入电路的阻值变大,电路中的电流变小。
(2)若将电流表中的电流刻度换成相应压力的刻度,压力越大,接入电路的电阻越大,电流表的示数越小,故120N的刻度应在100N的左边。
