《2025年小题狂做九年级物理上册苏科版提优版》

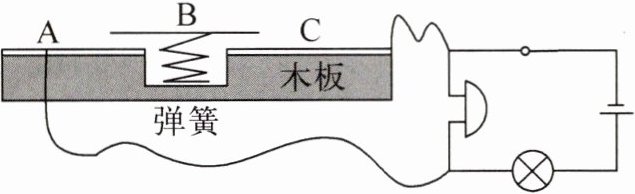

1. (2024·淮安涟水期中)如图所示是具有报警功能的文物展示台,该展示台由木板、弹簧、金属片 A、B、C 和报警电路组成。当物品搬离展示台时,金属片 B 在弹力作用下与金属片 A、C 分开。此时 (D)

A.灯不亮电铃不响
B.灯不亮电铃响
C.灯亮电铃不响
D.灯亮电铃响

答案： D 提示:物品在展示台上时,A、B、C接通,电铃被短路,灯亮铃不响;物品搬离展示台时,金属片B在弹力作用下与金属片A、C分开,电源、开关、灯泡和电铃构成通路,此时灯亮电铃响。

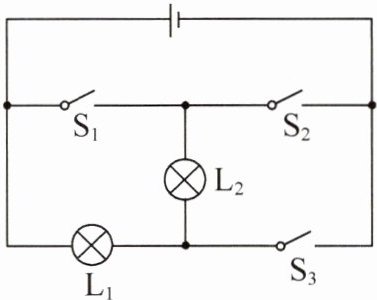

2. (2024·扬州广陵期中)关于如图所示的电路图,下列说法正确的是 (B)

A.闭合开关$S_{2}$,断开$S_{1}$、$S_{3}$时,电路是断路的
B.闭合开关$S_{1}$、$S_{2}$,断开$S_{3}$时,电源可能被烧坏
C.闭合开关$S_{1}$、$S_{3}$,断开$S_{2}$时,$L_{1}和L_{2}$都不发光
D.闭合开关$S_{2}$、$S_{3}$,断开$S_{1}$时,只有$L_{2}$发光

答案： B 提示:闭合开关S₂,断开S₁、S₃时,电流依次流过两灯泡形成通路;闭合开关S₁、S₂时,电流直接从正极通过S₁、S₂流向负极,形成短路,可能烧坏电源;闭合开关S₁、S₃,断开S₂时,电流分别经L₁、L₂和S₁,回到电源负极,L₁和L₂都发光;闭合开关S₂、S₃,断开S₁时,L₂被短路,只有L₁发光。

3. 小谢在做实验时,先连成如图所示的电路,闭合开关$S_{1}$并观察灯泡亮暗情况后,再闭合开关$S_{2}$,小谢看到的现象是 (C)
A.两只灯泡一直都不亮
B.两只灯泡一直都亮
C.两只灯泡开始都亮,后来$L_{1}$不亮
D.两只灯泡开始都亮,后来$L_{2}$不亮

答案： C 提示:只闭合开关S₁时,电流从电源正极流出,经灯L₂、L₁和开关S₁,回到电源负极,此时两灯都发光;再闭合开关S₂时,灯L₁被短路,只有灯L₂工作,故后来灯L₁不亮,灯L₂亮。

4. 实验课上,小明连接了如图所示的实物电路,下列四个电路图中,与实物图相对应的电路是 (A)

答案： A 提示:由实物图知,电流从电源正极出发,经开关后分别流入两只灯泡,再回到电源负极,A图符合题意。

5. 在如图所示的电路中,下列说法正确的是 (C)
A.闭合开关$S_{1}$、断开$S_{2}$,灯$L_{1}$发光,$L_{2}$不发光
B.开关$S_{1}$、$S_{2}$都闭合,灯$L_{1}$、$L_{2}$都发光
C.闭合开关$S_{2}$、断开$S_{1}$,灯$L_{1}$、$L_{2}$都发光
D.开关$S_{1}$、$S_{2}$都断开,灯$L_{1}$、$L_{2}$都不发光

答案： C 提示:闭合开关S₁、S₂或闭合开关S₁、断开S₂时,造成电源短路,灯L₁、L₂都不发光;闭合开关S₂、断开S₁时,电流从电源正极出来分别经过灯L₁、L₂回到电源负极,L₁、L₂都发光;开关S₁、S₂都断开时,灯L₁跟电源构成通路,L₁发光,L₂不发光。

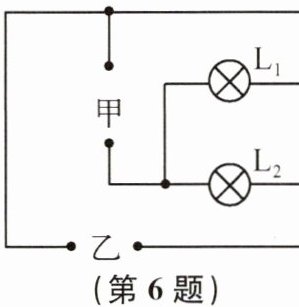

6. 如图所示,要把电池和开关分别填入电路的甲处和乙处。要求:闭合开关前只有一盏灯亮,闭合开关后,两灯都亮。则甲处是电池,乙处是开关。

答案： 电池 开关

7. 如图所示,电源电压保持不变。闭合开关 S,电路只存在一处故障且发生在灯$L_{1}或L_{2}$上。
(1) 若只有一个灯发光,则电路故障可能是L₁或L₂短路。
(2) 若两灯都不发光,用一条导线连在灯$L_{1}$两端,两灯仍都不发光,则一定发生故障的是灯L₂,且发生的故障是该灯断路。

答案：
(1)L₁或L₂短路
(2)L₂ 断路 提示:
(1)若是两灯中一个灯短路,另一灯仍与电源形成通路仍能发光。
(2)两灯都不发光时,电路中可能有断路,若灯L₁断路,用导线连在灯L₁两端时,灯L₂能与电源形成通路而发光;若灯L₂断路,用导线连在灯L₁两端时,电路仍断路,两灯都不发光。
