《2025年小题狂做九年级物理上册苏科版提优版》

7. 在“探究电流与电压的关系”实验中。

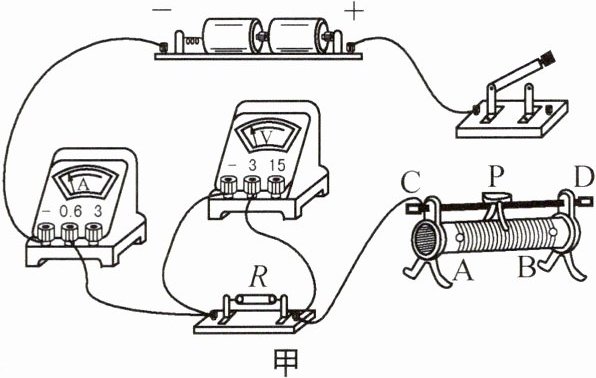

(1)请用笔画线代替导线,将图甲中电路连接完整,要求滑片P向B端滑动时,滑动变阻器接入电路的电阻变大。(连线时导线不允许交叉)
(2)正确连接好电路后,闭合开关发现电压表的示数为2.8V,电流表无示数,移动滑片P时,两表示数均无变化,则故障原因是______。

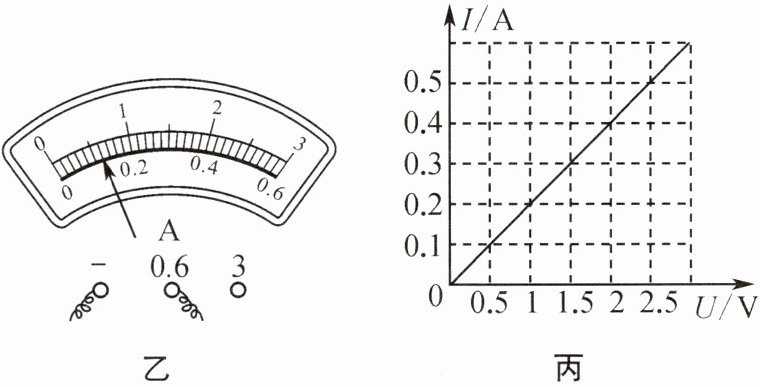

(3)小明排除故障后,移动滑片P到某一位置时电流表的示数如图乙所示,此时通过电阻R的电流为______A；若要增大电阻两端的电压,应将滑片P向______(填“A”或“B”)端移动。
(4)实验中测得多组数据,绘制出电阻R的I-U图像如图丙所示。由图像可得电流与电压的关系是______；本实验所用电阻的阻值为______Ω。

答案： （1）如图所示 （2）电阻 R 断路 （3）0.12A （4）电阻一定时，通过导体的电流与其两端的电压成正比 5 提示:（3）若要增大电阻两端的电压，应减小滑动变阻器连入电路的电阻，滑片 P 应向 A 端移动。（4）U = 0.5V 时，I = 0.1A，R = $\frac{U}{I}$ = $\frac{0.5V}{0.1A}$ = 5Ω。

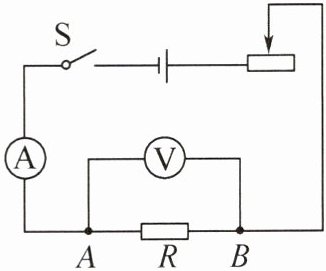

8. 小明用如图所示的电路探究“电流与电阻的关系”,电源电压不变,滑动变阻器的铭牌标有“20Ω 2A”字样。下表是实验数据,若第3次实验时将定值电阻的阻值由20Ω换为30Ω后就直接读出电流表的示数,这个示数可能是(B)

A.0.3
B.0.24
C.0.17
D.0.2

答案： B 提示:探究通过导体的电流与电阻的关系时，要保持 U_R 不变。U_R = I₁R₁ = 0.6A×10Ω = 6V，当 R₃ = 30Ω时，I₃ = $\frac{U_R}{R_3}$ = $\frac{6V}{30Ω}$ = 0.2A。将 R 的阻值从 20Ω调为 30Ω后，要保持 U_R 不变，应向右移动滑动变阻器滑片，使其接入电路的阻值变大，滑动变阻器分压变大，从而保持 U_R 不变，故当未移动滑片时，电流应大于 0.2A 而小于 0.3A。

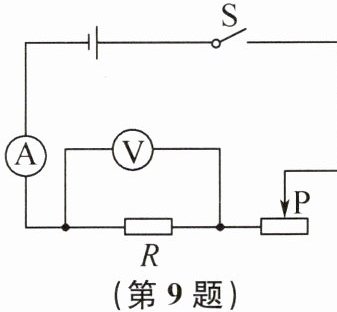

9. (2024·无锡中考)用如图所示的电路探究通过导体的电流与电阻的关系。器材有：干电池2节(每节1.5V,串联使用),开关、滑动变阻器(20Ω 2A)、电压表、电流表各一个,阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个,导线若干。连接好电路,设定加在电阻两端的电压为1.2V进行探究,发现在获得两组数据后无法再进行实验,为了继续使用前面两组数据,利用现有器材完成探究,下列方案中可行的是(B)
①用1节干电池作为电源
②将设定加在电阻两端的电压调整为2V
③将5Ω的电阻串联在开关和滑动变阻器之间
④将10Ω的电阻串联在开关和滑动变阻器之间

A.只有①②
B.只有①④
C.只有③④
D.只有①③④

答案： B 提示:用 1 节干电池时，U_变 = U - U_V = 1.5V - 1.2V = 0.3V，R = 20Ω时，I = $\frac{U_V}{R}$ = $\frac{U_变}{R_变}$，$\frac{1.2V}{20Ω}$ = $\frac{0.3V}{R_变}$，解得 R_变 = 5Ω，故可行；U_V = 2V 时，前面的数据不可用，故不可行；保持 U_V = 1.2V 不变，U_变 = U - U_V = 3V - 1.2V = 1.8V，R = 20Ω时，$\frac{1.2V}{20Ω}$ = $\frac{1.8V}{R_变}$，解得 R_变 = 30Ω，只有将 10Ω的电阻串联在开关和 R_变之间才可行。

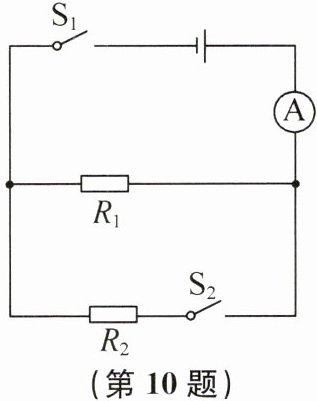

10. (2024·宿迁宿豫月考)如图所示,电路中电源电压恒定,定值电阻$R_{1}= 20Ω$,只闭合开关$S_{1}$,电流表的示数为0.3A,则电源电压为6V。同时闭合开关$S_{1}$、$S_{2}$,电流表的示数为0.5A,则$R_{2}$的阻值为30Ω。同时断开开关$S_{1}$、$S_{2}$,电流表的示数为0A,$R_{2}$的阻值为30Ω。

答案： 6 30 0 30 提示:只闭合开关 S₁，仅 R₁工作，电源电压 U = U₁ = I₁R₁ = 0.3A×20Ω = 6V；同时闭合开关 S₁、S₂，R₁、R₂并联，I₂ = I - I₁ = 0.5A - 0.3A = 0.2A，R₂ = $\frac{U}{I_2}$ = $\frac{6V}{0.2A}$ = 30Ω；同时断开开关 S₁、S₂时，通过电流表的电流为 0，R₂的阻值不变。

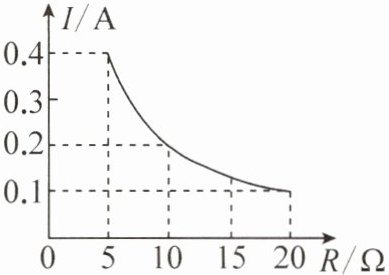

11. (2024·盐城东台模拟)小李在探究“电流与电阻的关系”时,从实验室找来以下器材：电压恒为6V的电源一个,定值电阻5个(阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω),规格为“40Ω 1A”的滑动变阻器一个,电流表、电压表、开关各一个,导线若干。他将实验数据绘制了如图所示的I-R图像。由图像可知：定值电阻两端的电压$U_{0}= $2V保持不变,当接入电路的定值电阻$R_{0}= 20Ω$时,滑动变阻器接入电路的电阻是40Ω。若用25Ω的电阻替换20Ω电阻,电压表不能(填“能”或“不能”)调到$U_{0}$,原因是R_变的最大阻值太小。

答案： 2 40 不能 R_变的最大阻值太小 提示:定值电阻两端的电压 U₀ = IR = 0.4A×5Ω = 0.1A×20Ω = 2V；R₀ = 20Ω时，$\frac{U_V}{R}$ = $\frac{U - U_V}{R_变}$，$\frac{2V}{20Ω}$ = $\frac{6V - 2V}{R_变}$，解得 R_变 = 40Ω；R₀ = 25Ω时，$\frac{2V}{25Ω}$ = $\frac{6V - 2V}{R_变'}$，解得 R_变' = 50Ω，R_变的最大阻值为 40Ω，故电压表不能调到 U₀。
