《2025年小题狂做九年级物理上册苏科版提优版》

7. (2024·苏州姑苏模拟)在“使用电流表测量电路中电流”实验中,只有电流表接入电路中的一部分可见,下列说法正确的是(C)
A.a导线中电流为2.5 A
B.b导线中电流为1.5 A
C.b导线中电流可能为1.7 A
D.b导线和c导线中电流之和为1.5 A

答案： C 提示:由图可知,电流表使用0~3A量程,分度值为0.1A,示数为1.5A。电流表和a导线串联,a导线中电流为1.5A,A错误。当c导线为干路,a、b导线为支路时,b导线通过的电流可能大于1.5A、也可能等于1.5A,也可能小于1.5A,故C正确,B错误。b、c两条导线都为支路,或者一条为干路,另一条为支路,故b导线和c导线中电流之和不一定是1.5A,D错误。

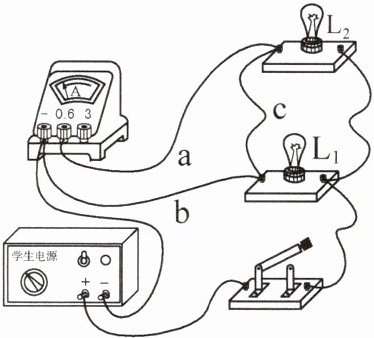

8. 如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是(D)
A.撤掉导线a,电流表测量的是电路总电流
B.撤掉导线a,电流表测量的是灯$L_{1}$的电流
C.撤掉导线b,电流表测量的是灯$L_{2}$的电流
D.撤掉导线c,电流表测量的是灯$L_{2}$的电流

答案： D 提示:撤掉导线a,灯L₁和L₂并联,电流表没有接入电路,既不测总电流,也不测灯L₁的电流;撤掉导线b,灯L₁和L₂并联,电流表串联在干路中,测的是总电流;撤掉导线c,灯L₁和L₂并联,电流表串联在灯L₂的支路中,测的是灯L₂的电流。

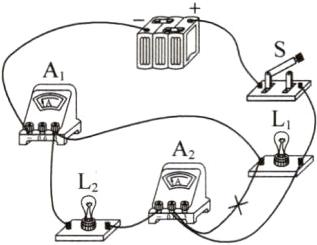

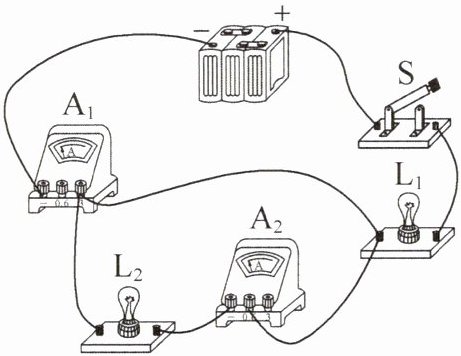

9. (2024·宿迁泗阳月考)在“用电流表测电流”实验中,某同学连接的电路如图所示。闭合开关,观察到灯泡______发光,针对上述现象,该电路存在的问题是______。请在原图上只改动一根导线,使两只电流表能分别测出干路和一条支路的电流。(要求：在需改动的导线上画“×”,用笔画线代替导线将改动后的导线连接正确,导线不许交叉)

答案：
L₁ L₂被短路 如图所示

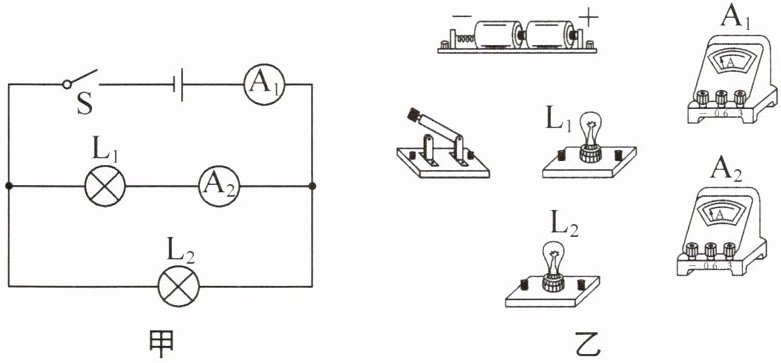

10. 如图甲所示的电路图中,开关闭合时,两灯都亮,此时电流表$A_{1}$的示数为1.2 A,电流表$A_{2}$示数为0.4 A。请用笔画线将图乙所示的实物图连接完整。

答案：
如图所示

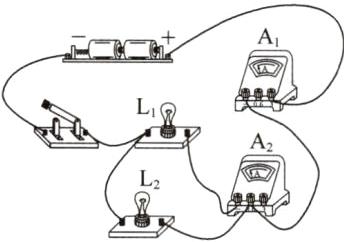

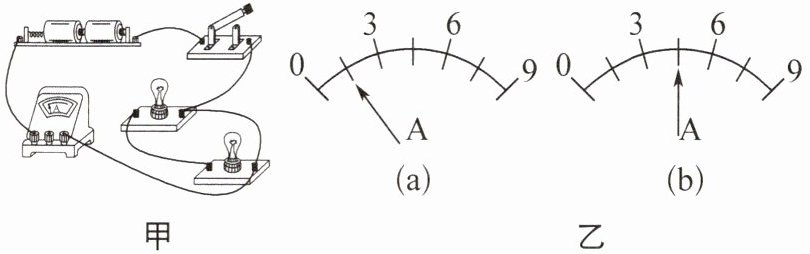

11. (2024·南京秦淮期中)在连接电路时,如发现有连接错误,不少同学习惯于将电路全部拆散,重新连接。其实,有时只要思考一下,拆除或改接某些导线就能解决问题。如图甲是某同学连接的电路。
(1)如果闭合开关,将出现______(填“断路”或“短路”)现象。除了两只灯都不亮以外,还会造成______的不良后果。
(2)对于这个电路,只需拆除一根导线,就能成为两灯串联的正确电路,请在要拆除的那根线上打“×”。
(3)某电流表有两个量程,只知道大量程是0~9 A,小量程刻度值未标明,为了探究电流表的小量程是多少,先用大量程测一较小的电流,其示数如图乙(a)所示,再改用小量程测同一电流,指针指在图乙(b)的位置。则该电流表的小量程是______。

答案：
（1）短路 烧坏电流表和电源 （2）如图所示 （3）0~3A
提示:（1）合上开关后,电流从电源正极流出,经过开关、电流表,回到电源负极,两灯被短路,都不发光,此时发生电源短路,会烧坏电流表和电源。（3）电流表大量程的分度值是1.5A,示数为1.5A,测同一电路,用小量程测量时的示数也应为1.5A,则图(b)中小量程的分度值是0.5A,大量程的分度值是小量程分度值的3倍,大量程为0~9A,小量程为0~3A。
