《2025年小题狂做九年级物理上册苏科版提优版》

1.(2024·宿迁宿城期末)如图甲所示的电路中,当闭合开关S后,两个电压表指针偏转均如图乙所示,则灯$L_1$和$L_2$两端的电压分别为(A)
A.1.2V 4.8V
B.4.8V 1.2V
C.1.2V 6V
D.6V 1.2V

答案： A 提示:图中L₁和L₂串联，电压表V₁测电源电压，电压表V₂测L₁两端的电压，电压表V₁的示数应大于电压表V₂的示数，则电压表V₁的量程是0~15V，电源电压U=U_{V1}=6V，电压表V₂的量程是0~3V，L₁两端的电压U₁=U_{V2}=1.2V，L₂两端的电压U₂=U - U₁=6V - 1.2V=4.8V。

2. 如图所示,只闭合开关$S_1$时电压表的示数为$U_1,$只闭合开关$S_2$时电压表的示数为$U_2,$若开关$S_1、$$S_2$同时闭合,电压表的示数为$U_3。$关于三个电压值的大小,正确的是(C)


$A. U_1= U_2＞U_3$
$B. U_1＞U_2= U_3$
$C. U_1= U_3＞U_2$
$D. U_1= U_3＜U_2$

答案： C 提示:只闭合开关S₁时，两灯泡串联，电压表测电源电压，示数U₁=U；只闭合开关S₂时，电压表与右边的灯泡并联，测右边灯泡两端的电压，示数U₂=U_{右灯}，故U₂＜U；开关S₁、S₂同时闭合时，仅右边的灯泡接入电路，电压表测电源电压，示数U₃=U。

3. 一位同学为探究串联电路中用电器两端的电压与电源两端电压的关系,连接如图所示电路,电源为两节新干电池,所有器材都完好且连接无误。以下说法正确的是(D)
A.闭合开关前,电压表的示数为3V
B.闭合开关后,电压表的示数为1.5V
C.若只将②线由e改接到b,闭合开关后,电压表的示数一定为1.5V
D.若要测量灯$L_2$两端电压,只需将①线由a改接到b即可

答案： D 提示:闭合开关前，电路未形成闭合回路，电压表的示数为0；闭合开关后，电压表与电源并联，示数为3V；只将②线由e改接到b，电压表与灯L₁并联，测的是灯L₁两端的电压，因不知道灯L₁和L₂规格是否相同，故灯L₁两端的电压不一定是1.5V；将①线由a改接到b后，电压表与灯L₂并联，测的是灯L₂两端电压。

4.(2024·常州金坛月考)如图所示,闭合开关后,电压表$V_1$测量L₁两端的电压,电压表$V_2$测量L₂两端的电压,电压表$V_3$测量L₁和L₂两端的电压,其中电压表$V_1、$$V_2$和$V_3$的示数分别为$U_1、$$U_2$和$U_3,$则三个电表示数之间存在的关系是$U_3=U_1+U_2$。

答案： L₁　L₂　L₁和L₂　U₃=U₁+U₂ 提示:图中两盏灯串联，电压表V₁测灯L₁两端的电压，电压表V₂测灯L₂两端的电压，电压表V₃测灯L₁和L₂的电压之和，即电源电压，U₃=U₁+U₂。

5. 如图所示,当开关$S_1$闭合$,S_2、$$S_3$断开时,电压表的示数为6V；当开关$S_1、$$S_3$断开$,S_2$闭合时,电压表的示数为3V,则电源电压为9V；当开关$S_1、$$S_3$闭合$,S_2$断开时,电压表的示数为9V。(电压表接线柱已重新连接)

答案： 9　9 提示:开关S₁闭合，S₂、S₃断开时，两灯串联，电压表测灯L₁两端的电压，U₁=6V；开关S₁、S₃断开，S₂闭合时，两灯串联，电压表测灯L₂两端的电压，U₂=3V，U=U₁+U₂=6V + 3V=9V；开关S₁、S₃闭合，S₂断开时，仅灯L₁工作，电压表测电源电压。

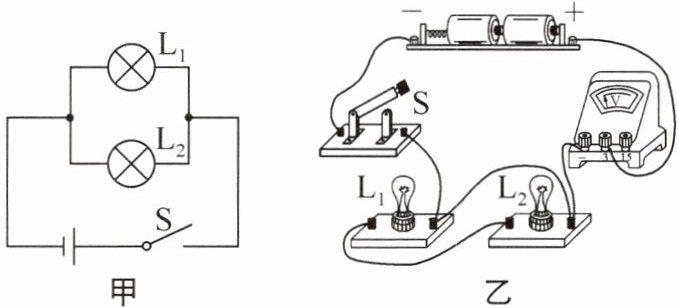

6. 在“探究并联电路的电压规律”实验中,小明使用了两个规格相同的灯泡。

(1)如图乙所示,小明已经完成部分实验电路连接,闭合开关,灯泡$L_1、$$L_2$发光情况是______,电压表______(填“有”或“无”)示数。
(2)请用笔画线在图中增加一条导线,使电压表测量灯泡$L_2$两端电压。
(3)正确连接电路后,该同学测出小灯泡$L_1$和$L_2$两端的电压分别是2.6V和2.7V,测量电源两端电压时电压表的示数如图丙所示,则电源两端电压是______V。分析数据发现三次测量值有差异,该同学认为是以下三种原因造成的,其中合理的是______(填序号)。
①测量电压有误差
②小灯泡亮度不同
③电压表没有选择合适的量程

答案：
（1）两灯都不发光　有　（2）如图所示　（3）2.8　① 提示:
(1)电压表串联在干路上，合上开关时，L₁、L₂两灯都不发光，电压表测的是电源电压。（3）正确连接电路后，分别测出L₁、L₂和电源两端的电压，L₁、L₂并联，理论上三次电压相等，三次测量值有差异，是因为测量电压时有误差。
