7. 如图所示,当开关$S_1、$$S_2$闭合时,电压表的读数为3V；当开关$S_2$闭合、$S_1$断开时,电压表的读数为1.2V。则当开关$S_1、$$S_2$均断开时,灯泡$L_1$和$L_2$两端电压分别为(B)
A.1.2V 3V
B.1.8V 1.2V
C.3V 4.2V
D.3V 1.2V

答案： B 提示:当开关S₁、S₂闭合时，只有灯泡L₂工作，电压表测的是电源电压U=3V；当开关S₂闭合、S₁断开时，两灯泡串联，电压表测灯泡L₂两端的电压U₂=1.2V；当两开关都断开时，两灯泡仍串联，此时灯泡L₂两端的电压U₂=1.2V，灯泡L₁两端的电压U₁=U - U₂=3V - 1.2V=1.8V。

8. 如图所示,已知电源电压为10V。闭合开关后,电压表$V_1$的示数为8V,电压表$V_2$的示数为7V,则灯泡$L_1、$$L_2、$$L_3$两端电压依次为(D)
A.2V、5V、3V
B.1V、6V、2V
C.5V、2V、3V
D.3V、5V、2V

答案： D 提示:图中三灯泡串联，电压表V₁测灯泡L₁和L₂两端的电压之和，电压表V₂测灯泡L₂和L₃两端的电压之和，有U₁+U₂+U₃=10V，U₁+U₂=8V，U₂+U₃=7V，解得U₁=3V，U₂=5V，U₃=2V，即灯泡L₁、L₂、L₃两端电压分别为3V、5V、2V。

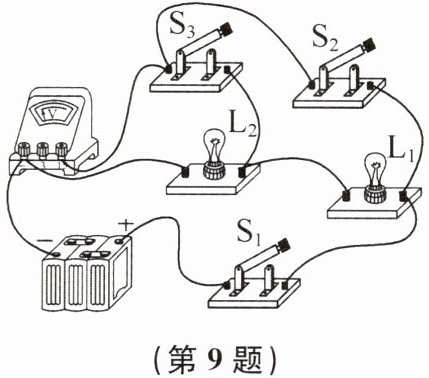

9.(2024·苏州常熟期中)如图所示,电源电压不变,灯$L_1、$$L_2$完全相同。闭合开关$S_1,$断开$S_2、$$S_3,$灯$L_1、$$L_2$是串联的。闭合开关$S_1、$$S_2,$断开$S_3,$电压表的示数为$U_1；$闭合开关$S_1、$$S_3,$断开$S_2,$电压表的示数为$U_2,$则$U_1$：$U_2= $2:1。

答案： 串　2:1 提示:闭合开关S₁，断开S₂、S₃时，灯L₁、L₂串联；闭合开关S₁、S₂，断开S₃时，电压表测电源电压；闭合开关S₁、S₃，断开S₂时，电压表测灯L₂两端的电压，因灯L₁、L₂完全相同，两个灯泡的电压相等，则总电压是一个灯泡电压的2倍，即U₁:U₂=2:1。

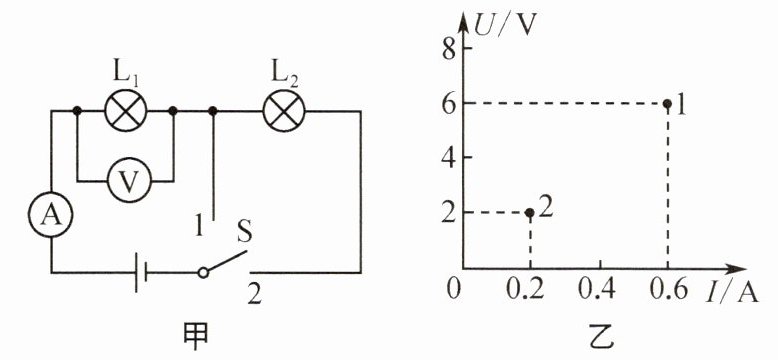

10. 如图甲所示,当开关S由1转到接2时,电压表的示数变化如图乙所示,则灯$L_2$两端的电压是4V,电源电压是6V,若灯$L_2$断路,则电压表的示数为0。

答案： 4　6　0 提示:当开关S接1时，仅灯L₁工作，电压表测电源电压，U=6V；当开关S接2时，两灯泡串联，电压表测灯L₁两端的电压，U₁=2V，则灯L₂两端的电压U₂=U - U₁=6V - 2V=4V；若灯L₂断路，电压表两端与电源不相通，电压表没有示数。

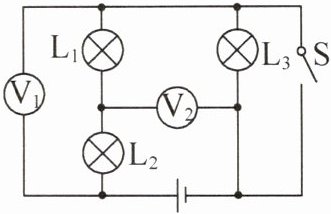

11. 如图所示的电路中,电源电压不变,当开关S断开时,电压表$V_1$的示数为5V,电压表$V_2$的示数为7V；当开关S闭合时,电压表$V_1$的示数为9V,电压表$V_2$的示数为5.4V。则电源电压为9V；开关S断开时,灯泡$L_1$两端的电压为3V；开关S闭合时,灯泡$L_1$两端的电压为5.4V。

答案： 9　3　5.4 提示:开关S闭合时，灯L₃被短路，电压表V₁测电源电压U=9V；开关S断开时，三盏灯串联，电压表V₁测灯L₁、L₂两端的电压，灯L₃两端的电压U₃=9V - 5V=4V；电压表V₂测灯L₁、L₃两端的电压，灯L₂两端的电压U₂=9V - 7V=2V，灯L₁两端的电压U₁=U - U₂ - U₃=9V - 2V - 4V=3V；开关S闭合时，灯L₃被短路，电压表V₂测灯L₁两端的电压U₁'=5.4V。

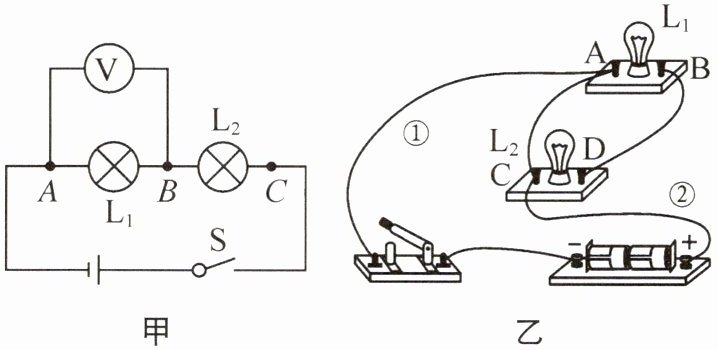

12.(2024·盐城滨海模拟)在“探究串联电路的电压规律”实验中,小明同学设计了如图甲所示的电路。

(1)根据电路图连接好电路,闭合开关S后,小明发现两只灯泡都不亮,且电压表的示数为0,若只有灯$L_1$或$L_2$中的一处发生故障,则故障是______。
(2)排除故障后,小明用电压表分别测量了灯$L_1$两端的电压U_{AB}、灯$L_2$两端的电压U_{BC}和灯$L_1、$$L_2$两端的总电压U_{AC},并将三次的实验数据填入表格中。分析表格中的数据,得出的实验结论是______(用公式表示)。
(3)为了使实验结论更具有普遍性,小明接下来的操作应该是______。
(4)小明又连接了如图乙所示的电路来探究并联电路中电压的规律。小亮同学指出,如果直接闭合开关将出现______(填“断路”或“短路”)现象,小亮只改动跟灯泡$L_1、$$L_2$的四个接线柱A、B、C、D相连的某根导线的一端,就使电路连接正确了。他的做法可能是______(写出一种即可)。
(1)L₂断路
(2)U_{AC}=U_{AB}+U_{BC}
(3)更换不同规格的灯泡多次实验
(4)短路；将②的一端从接线柱C改接到B或D

答案： （1）L₂断路　（2）U_{AC}=U_{AB}+U_{BC}　（3）更换不同规格的灯泡多次实验 （4）短路　将②的一端从接线柱C改接到B或D 提示:
(1)闭合开关S时，两灯都不亮，电压表的示数为0，故障可能是L₂断路。（2）因两灯的电压之和等于L₁和L₂两端的总电压，故串联电路各用电器电压之和等于电源电压。（3）为避免偶然性，应更换不同规格的灯泡多次实验。（4）图乙中电流没有经过用电器，造成电源短路，应将导线②的一端从接线柱C改接到B或D，或将导线①的一端从接线柱A改接到B或D。
