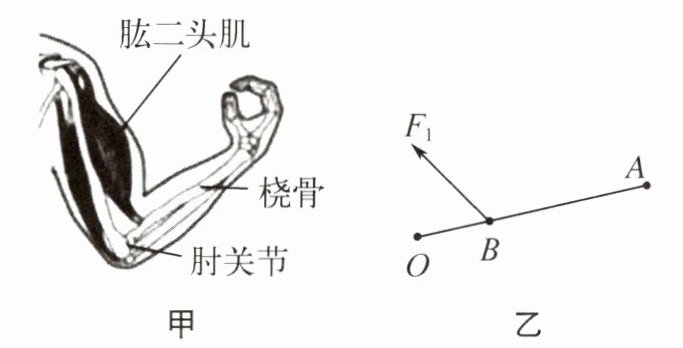

8. (2024·枣庄中考)用手提起重物时,前臂可简化为杠杆：桡骨在肱二头肌的牵引力 $ F_1 $ 的作用下,绕肘关节(支点 O)转动,如图甲所示。请在图乙中画出动力 $ F_1 $ 的力臂 $ l_1 $ 和阻力 $ F_2 $ 的示意图。

答案：

9. 如图所示,利用轻质杠杆 AOC 撬起物体 M,O 为杠杆支点。现要求杠杆处于水平位置,分别在图中 a、b、c、d 四个虚线方向单独施加动力作用,下列说法正确的是 (C)
A.若动力 $ F_1 $ 作用在 A 点,则动力臂小于阻力臂
B.若动力 $ F_1 $ 分别作用在 B 点的两个方向,两次的动力臂相等
C.若动力 $ F_1 $ 作用在 C 点,动力方向沿虚线向下
D.若动力 $ F_1 $ 分别作用在 A 点和 C 点,两次动力方向相同

答案： C　提示:当动力$F_{1}$作用在A点时，动力臂大于阻力臂。当动力$F_{1}$作用在B点的两个不同方向时，两次的动力臂不相等。当动力$F_{1}$作用在C点时，动力方向沿虚线向下，$F_{1}$作用在A点时，动力方向沿虚线向上。

10. 如图所示,工人师傅将油桶推上台阶,下列说法正确的是 (C)
A.不能看成杠杆,因为油桶是圆的
B.不能看成杠杆,因为没有支点
C.可以看成杠杆,因为满足杠杆的所有条件
D.可以看成杠杆,支点就是横截面的圆心

答案： C　提示:将油桶推上台阶的过程中，在推力(即动力)作用下，油桶绕着与台阶的接触点(即支点)转动，油桶的重力可看成阻力，因此满足杠杆的所有条件，可看成杠杆。

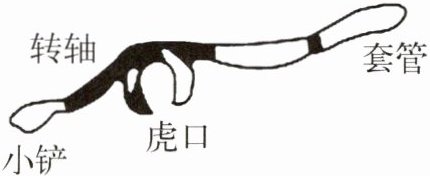

11. 在棉产区,每年秋天拔去地里的棉秆是农民的一项繁重体力劳动,王刚仿照钳子的结构改制成的一种农具解决了这一问题。如图所示,使用时,将小铲着地,用虎口夹住棉秆的下部,然后在套管上用力,棉秆就被拔出来了。将该农具整体视为杠杆,则支点、动力作用点、阻力作用点对应下列位置正确的是 ( B )

A.转轴—虎口—套管
B.小铲—套管—虎口
C.小铲—虎口—套管
D.虎口—转轴—套管

答案： B　提示:将小铲着地，整个杠杆绕着小铲转动，小铲就是支点;要让杠杆转动，在套管上用力，动力作用点在套管上;虎口处夹着棉秆，棉秆会对虎口处施加一个阻碍杠杆转动的力，阻力作用点在虎口处。

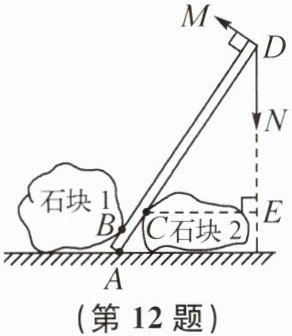

12. 如图所示,小王用撬棒沿 DM 或 DN 两个方向用力,都可将地面上的石块 1 撬起。若撬棒的支点在 A 点,则阻力作用点在B点,此时小王是沿DM方向用力；若撬棒的支点在 C 点,则小王是沿DN方向用力,此时的动力臂是CE(填“CD”“CE”或“DE”)。

答案： B　DM　DN　CE　提示:支点在A点时，阻力作用点在B点，阻力的方向斜向下，动力的方向斜向上，故是沿DM方向用力;支点在C点时，阻力的方向斜向下，则动力的方向也斜向下，故是沿DN方向用力;动力臂为过支点C所作DN的垂线，即动力臂为CE。

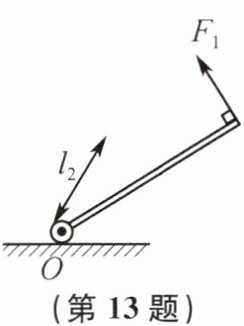

13. 如图所示,一个绕 O 点转动的杠杆,已知动力 $ F_1 $ 的方向和阻力 $ F_2 $ 的力臂 $ l_2 $,请画出动力 $ F_1 $ 的力臂 $ l_1 $ 以及阻力 $ F_2 $。

答案：

14. (2024·南京江宁期中)如图甲所示为市民在公园锻炼上肢力量的画面。该器材相当于一根杠杆(杠杆自重不计),图乙为其简化图,锻炼时手在 B 点用力向上举手柄将 A 点的配重抬高,达到锻炼上肢的目的。请在图乙中画出动力臂 $ l_1 $、阻力 $ F_2 $ 及其力臂 $ l_2 $。

答案：
