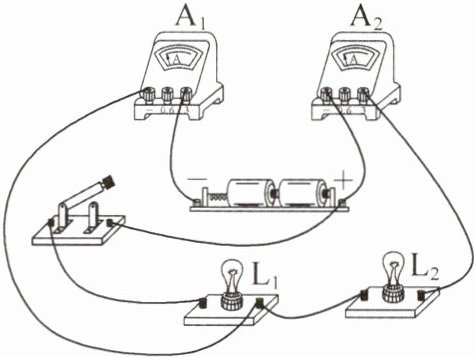

7. 小明做实验时,组装了如图所示的实物电路。闭合开关前,电流表$A_{1}$、$A_{2}的示数分别为I_{1}$、$I_{2}$;闭合开关后,电流表$A_{1}$、$A_{2}的示数分别为I_{1}'$、$I_{2}'$。下列判断正确的是(D)

A.$I_{1}＞I_{2}'$
B.$I_{1}= I_{1}'$
C.$I_{1}＞I_{2}$
D.$I_{2}= I_{2}'$

答案： D 提示:闭合开关前,电流表A₁、A₂都测通过灯L₂的电流,其示数相等,即I₁=I₂;闭合开关后,两灯并联,电流表A₁测干路电流,电流表A₂测通过灯L₂的电流,则I₂=I₂',I₁＜I₁',I₁'＞I₂',I₁=I₂'。

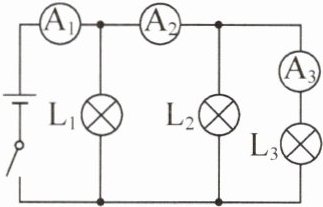

8. 如图,闭合开关后三个电流表$A_{1}$、$A_{2}和A_{3}的示数分别为I_{1}$、$I_{2}和I_{3}$,且均不为0,它们的大小关系为$I_{1}= I_{2}＞I_{3}$,则下列说法中正确的是(B)

A.电路无故障
B.灯泡$L_{1}$断路
C.灯泡$L_{2}$断路
D.灯泡$L_{3}$断路

答案： B 提示:图中三个灯泡并联,电流表A₁测干路电流,电流表A₂测通过灯泡L₂、L₃的电流之和,电流表A₃测通过灯泡L₃的电流。因并联电路的干路电流等于各支路电流之和,故应有I₁＞I₂＞I₃,但由I₁=I₂＞I₃知通过灯泡L₁的电流为0,故障是灯泡L₁断路。

9. 如图甲所示是电路图中的一部分,已知流经灯泡$L_{1}$的电流为0.6 A,流经灯泡$L_{2}$的电流为0.4 A,电流表的示数如图乙所示,则下列判断正确的是(C)
A.电流表的示数为0.2 A
B.灯泡$L_{1}$在干路上
C.灯泡$L_{1}和L_{2}$是并联的
D.如果将灯泡$L_{1}$拧下来,灯泡$L_{2}$将熄灭

答案： C 提示:图中电流表选的是0~3A量程,示数为1A;流经L₁的电流I₁=0.6A,流经L₂的电流I₂=0.4A,故电流表接在干路上,L₁和L₂是并联;并联电路中各支路互不影响,将L₁拧下来,L₂正常工作。

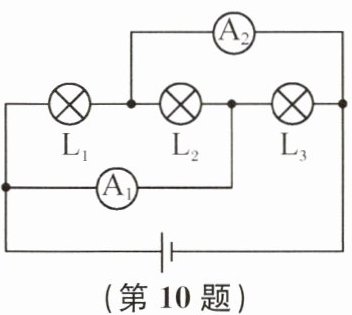

10. 如图所示,电流表$A_{1}$的示数为0.9 A,电流表$A_{2}$的示数为0.7 A,若把灯$L_{1}$、$L_{2}$互换位置,则其中一个表的示数变为0.8 A。灯$L_{1}$、$L_{2}$、$L_{3}中电流分别为I_{1}$、$I_{2}$、$I_{3}$,则$I_{1}=$0.3A,$I_{2}=$0.4A,$I_{3}=$0.5A。

答案： 0.3 0.4 0.5 提示:三盏灯并联,电流表A₁测的是灯L₂与L₃的电流之和,电流表A₂测的是灯L₁与L₂的电流之和,电流表A₁示数是I₂+I₃=0.9A,电流表A₂示数是I₁+I₂=0.7A,灯L₁、L₂互换位置后,电流表A₁示数变为0.8A,即I₁+I₃=0.8A,解得I₁=0.3A,I₂=0.4A,I₃=0.5A。

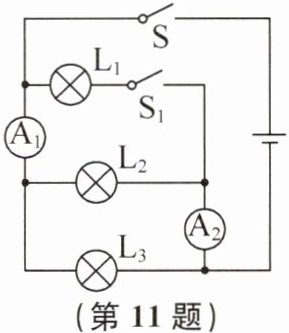

11. 如图所示,开关S、$S_{1}$都闭合时,电灯$L_{1}$、$L_{2}$、$L_{3}$的连接方式是并联,电流表$A_{1}和A_{2}$的指针偏转角度相同,此时通过$L_{1}$、$L_{3}$的电流之比为1:6,当断开开关$S_{1}时发现A_{2}$的示数减小了0.4 A,那么两开关都闭合时流过$L_{2}$的电流是0.1A。

答案： 并联 0.1 提示:开关S、S₁都闭合时,三灯并联,电流表A₁测灯L₂和L₃的总电流,电流表A₂测灯L₁和L₂的总电流;开关S₁断开时,电流表A₂只测灯L₂的电流,故灯L₁的电流I₁=0.4A,灯L₃的电流I₃=6I₁=6×0.4A = 2.4A,电流表A₁示数Iₐ₁=I₂+I₃=I₂+2.4A,电流表A₂示数Iₐ₂=I₁+I₂=0.4A+I₂,故A₁示数大于A₂示数,两表指针偏转角度相同时,Iₐ₁=5Iₐ₂,即I₂+2.4A = 5(0.4A+I₂),解得I₂=0.1A。

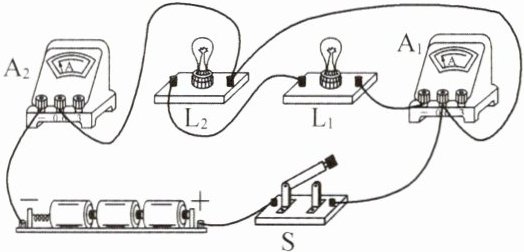

12. (2024·扬州宝应期中)小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”,她们连接的电路如图所示。
(1)当小敏用开关“试触”时,发现电流表$A_{1}$无示数、电流表$A_{2}$的指针快速右偏,两灯均不发光。由此可知,她们连接的电路发生了____故障;若闭合开关S,可能造成的后果是____。
(2)小英只改接了电路中的一根导线,电路便连接正确了,请你在图中画出她的改法。(在错接的导线上画×,然后画出正确的接线)
(3)她们利用改正后的电路进行实验:闭合开关S后,读出两只电流表的示数,得出的初步结论是____。
(4)她们若想得到更普适的规律,还需要进行的操作是____。

答案：

(1)短路 损坏电流表A₂和电源

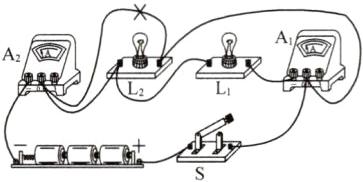

(2)如图所示
(3)干路电流大于支路电流
(4)更换不同规格的灯泡多次实验
　　　
提示:
(1)试触时,电流表A₁无示数,电流表A₂右偏,两灯都不发光,可知两灯被短路,会损坏电流表A₂和电源。
(3)电路修改后,电流表A₂测干路电流,电流表A₁测L₁所在支路电流,发现电流表A₂示数大于电流表A₁示数。
(4)只测量一组数据得出的结论具有偶然性,应换用不同规格的灯泡多次实验。
