《2025年小题狂做九年级物理上册苏科版提优版》

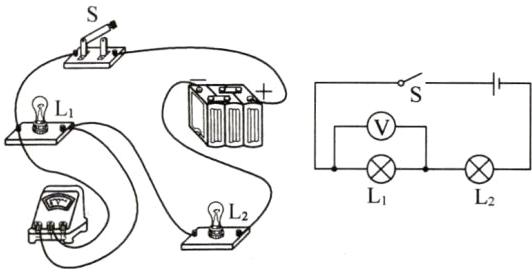

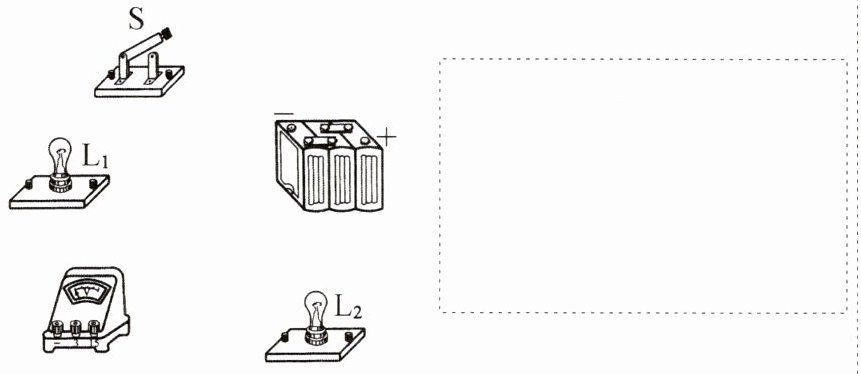

7. 如图所示,要求灯$L_{1}$、$L_{2}$串联,电压表测量灯$L_{1}$两端的电压,开关控制整个电路,用笔画线代替导线将图中各个元件连接起来,并根据所连接的实物图,在虚线框内画出电路图。

答案：
如图所示

8. (2024·苏州张家港期中)如图所示电路中,电源电压不变,闭合开关S后,灯泡$L_{1}$、$L_{2}$都发光。一段时间后,其中一只灯泡突然熄灭,另一只灯泡变亮,而电压表$V_{1}$的示数变大,电压表$V_{2}$的示数为0。则产生这一现象的原因是 (D)

A.灯$L_{1}$断路
B.灯$L_{2}$断路
C.灯$L_{1}$短路
D.灯$L_{2}$短路

答案： D 提示:图中L₁、L₂串联,电压表V₁测L₁两端的电压,电压表V₂测L₂两端的电压;其中一盏灯突然熄灭,另一盏更亮,说明电路出现了短路现象,电压表V₁的示数变大,说明L₁正常,电压表V₂的示数为0,说明L₂短路。

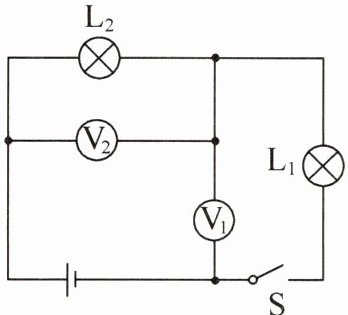

9. 在如图所示的电路中,下列理解正确的是 (B)
A.开关闭合后,两灯泡串联,电压表$V_{1}测的是灯泡L_{1}$和电源的总电压
B.开关闭合后,电压表$V_{1}和V_{2}分别测的是灯泡L_{2}和L_{1}$两端的电压
C.开关闭合后,两灯泡并联,电压表$V_{2}测的是灯泡L_{2}$两端的电压
D.开关断开后,电路中没有电流通过,两电压表均没有示数

答案： B 提示:图中两灯泡串联,电压表V₁测灯L₂两端的电压,电压表V₂测灯L₁两端的电压;断开开关后,电路断路,电路中没有电流,电压表V₂与灯L₁并联后再与V₁串联,电压表V₁示数近似为电源电压,V₂没有示数。

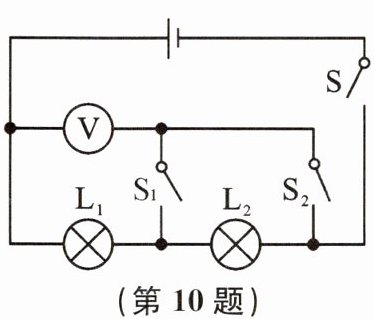

10. 如图所示,若开关S、$S_{1}$闭合,$S_{2}$断开,能发光的灯泡是L₁、L₂,电压表所测的是灯泡L₁两端的电压;若开关S、$S_{1}$、$S_{2}$都闭合,那么能发光的是灯泡L₁,电压表所测的是灯泡L₁两端的电压。

答案： L₁、L₂ 灯泡L₁ 灯泡L₁ 灯泡L₁

11. 如图所示,灯$L_{1}与灯L_{2}$串联,先用电压表测灯$L_{1}$两端电压,再测灯$L_{2}$两端电压时,小明和小丽用了两种不同的方法,请你对他们的做法进行评价。
小明:只将电压表接A的一端改接C。这种接法不正确(填“正确”或“不正确”),理由:电压表的正、负接线柱接反了。
小丽:只将电压表接B的一端改接C。这种接法也不合理,理由:电压表测的是电源电压。

答案： 不正确 电压表的正、负接线柱接反了 电压表测的是电源电压 提示:用电压表测L₁两端电压时,电流是从A点流入电压表;而只将电压表接A的一端改接C,电流将从B点流入,即电压表的正、负接线柱接反了。如将电压表接B的一端改接C,则电流仍然从A端流入,从C端流出,电压表测量电源电压。

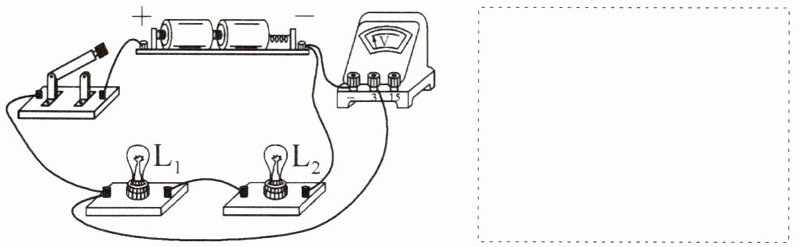

12. 如图所示是小晶所连的电路,她要测量小灯泡$L_{2}$两端的电压。
(1)请你找出那根连错的导线,在这根导线上画“×”,并用笔画线代替导线正确连接导线。
(2)在虚线框里画出正确连接后的电路图。

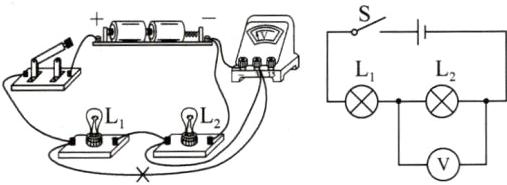

答案：
如图所示
