《2025年小题狂做九年级物理上册苏科版提优版》

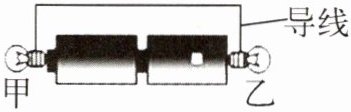

8. 小明采用如图所示的方法将甲、乙两个完好的小灯泡连接在电源上,关于两灯的连接情况,下列说法正确的是 (A)
A.甲、乙两个灯泡串联,都发光
B.甲、乙两个灯泡并联,都发光
C.甲、乙两个灯泡串联,都不发光
D.甲、乙两个灯泡并联,都不发光

答案： A

9. 如图所示,在某些接线柱间去掉或接上一些导线,可使3盏小灯泡分别成为串联或并联电路,闭合开关,下列说法不正确的是(D)
A.图中只有灯泡$L_{1}$发光
B.去掉C、G导线可以成为串联电路
C.用导线连接E、H可以成为并联电路
D.用导线连接C、H可以成为并联电路

答案： D　提示:开关闭合时，电流从电源正极出发，经开关、灯$L_{1}$回到电源负极，灯$L_{3}$、$L_{2}$被短路，只有灯$L_{1}$发光;要成为串联电路，应将连接C、G的导线去掉;要成为并联电路，需使各灯各自形成一条回路，在D、H间或E、H间再接一条导线;用导线连接C、H，闭合开关后会造成电源短路。

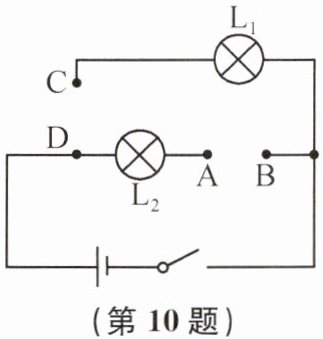

10. 如图所示的电路中,A、B、C、D是四个接线柱,若用导线将A和B连起来,再用另一根导线将C、D连起来,灯$L_{1}和L_{2}$的连接方式是并联;若用导线将A、C连起来,灯$L_{1}和L_{2}$的连接方式是串联;若用导线将A、C连起来,再用另一根导线将A、D连起来,则灯$L_{1}$发光。

答案： 并联　串联　$L_{1}$　提示:用导线将A、B连接，再将C、D连接，电流有两条路径，灯$L_{1}$和$L_{2}$并联;用导线将A、C连接时，只有一条电流路径，则灯$L_{1}$和$L_{2}$串联;用导线将A、C连起来，再用另一根导线将A、D连起来后，仅灯$L_{1}$工作，$L_{2}$被短路。

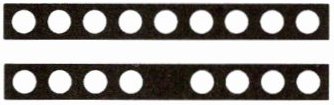

11. (2024·淮安金湖期中)小华有一发光棒,闭合开关,众小灯齐发光。一段时间后,其中一小灯熄灭,如图所示,请根据该小灯熄灭的原因判断众小灯的电路连接方式:若该小灯处短路,则众小灯串联;若该小灯处断路,则众小灯并联。小华想进一步确定小灯的连接方式,她取出其中一个小灯,此时所有的灯都不发光,说明发光棒众小灯是串联。

答案： 串　并　串　提示:若该小灯泡短路，如与其他灯泡都是并联，其他灯泡也被短路不能发光，故为串联;若该小灯处断路，众小灯仍能够发光，说明此小灯对其他灯泡不影响，故为并联;取出其中一个小灯，此时所有的灯都不发光，说明众小灯是串联。

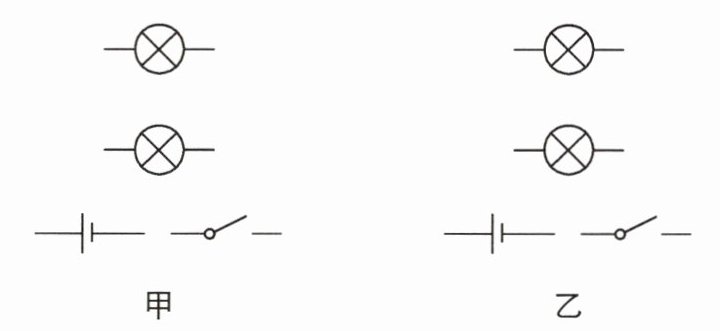

12. 请按要求连接电路图:(1)将图甲中的各元件符号连成串联电路,开关同时控制两盏灯。(2)将图乙中的各元件符号连成并联电路,开关同时控制两盏灯。

答案：
12.如图所示
　　　　　　 　　　　　

13. 在探究并联电路特点的实验中:

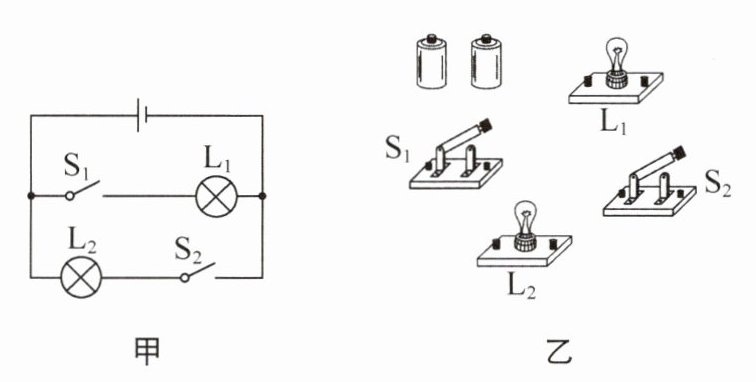

(1) 小明设计了如图甲所示的电路图,请你用笔画线代替导线连接好图乙中的实物电路。
(2) 实验时发现,只闭合开关$S_{1}$时,只有灯$L_{1}$亮,只闭合开关$S_{2}$时,只有灯$L_{2}$亮。这说明:并联电路中,支路上的开关控制____;如果要使一个开关控制两盏灯,开关应接在____。
(3) 当两个开关闭合时,发现灯$L_{1}$亮、灯$L_{2}$不亮,可能的原因是____。
A. 灯$L_{2}$被短路
B. 灯$L_{1}$被短路
C. 灯$L_{2}$的灯丝断了
D. 开关$S_{2}$被短路

答案：
13.
(1)如图所示　
(2)所在支路　干路上　
(3)C
　　　　　　
提示:
(3)并联电路中各支路间互不影响，开关闭合时，灯$L_{1}$亮、灯$L_{2}$不亮，原因是灯$L_{2}$断路。若任一个灯泡短路，则整个电路短路，两灯都不能发光，开关$S_{2}$被短路时，灯$L_{2}$仍会发光。
