《2025年名师讲坛一课一练九年级物理全一册人教版》

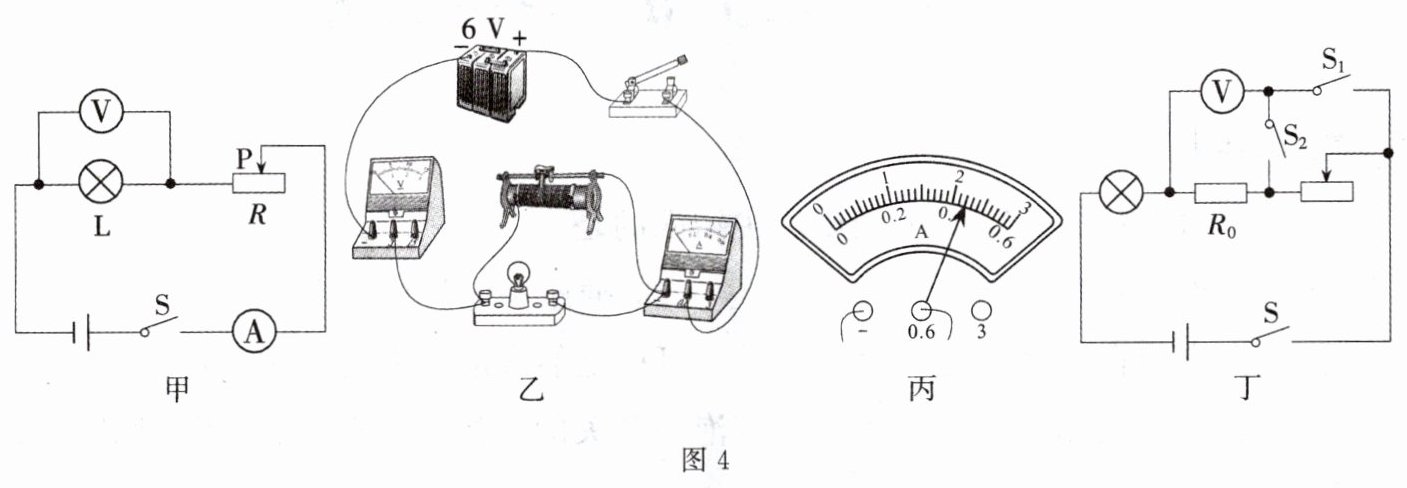

4.在测量小灯泡的电功率实验中,小明设计了如图4甲所示的电路图.连接了如图乙所示的实物电路.已知电源电压恒为6V,灯泡的额定电压为3.8V,滑动变阻器标有“20Ω　1A"字样.

　(1)小明连接好实物电路之后，闭合开关，灯泡不亮，经检查，发现有一根导线连接错误.请你在连接错误的导线上打“×”,并补画出正确的连线.
　(2)排除故障后，小明想测量小灯泡的额定功率.他闭合开关，发现电压表的示数只有1.5V,此时他应向______(选填“左”或“右”)移动滑动变阻器的滑片，使电压表示数为3.8V;当电压表示数为3.8V时，电流表示数如图丙所示，则小灯泡的额定功率为______W,此时滑动变阻器连入电路中的阻值为______Ω.
　(3)小明测量了小灯泡不同电压下的电功率之后______(选填“需要”或“不需要”)求电功率的平均值.小明又计算了小灯泡不同电压下的电阻，发现不同电压下灯泡的阻值不同,原因是______________________________.
　(4)完成上述实验后，小明又想测量额定电压为Uₙ的小灯泡的额定功率，但发现电流表已经损坏，于是他又找来了两个开关和一个阻值为R₀的定值电阻，设计了如图丁所示的电路.已知电源电压恒为U(U＞Uₙ),请你完成下面的实验步骤.
　①闭合开关S、S₁，断开开关S₂，调节滑动变阻器的滑片，使电压表示数为____________;②闭合开关S、S₂，断开开关S₁，保持滑动变阻器的滑片不动，读出电压表示数为U₁;③小灯泡额定功率的表达式为Pₙ =______(用测量量和已知量的符号表示).

答案：

(1)如答图所示.

(2)左 1.672 5
(3)不需要 灯丝电阻受温度的影响
(4)$U - U_{额}$ $U_{额}\times \frac{U_{1}}{R_{0}}$
