《2025年名师讲坛一课一练九年级物理全一册人教版》

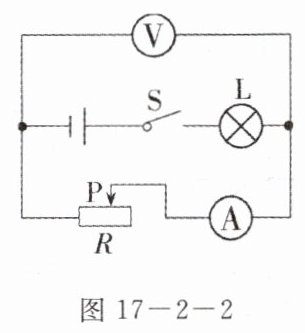

12. 如图17 - 2 - 2所示，电源电压和灯泡L的电阻不变，闭合开关S后，将滑片P向左移动时（ ）


A. 电压表示数变大，电流表示数变大
B. 电压表示数变小，电流表示数变大
C. 电压表示数变大，灯泡变亮
D. 电压表示数变小，灯泡变暗

答案： B

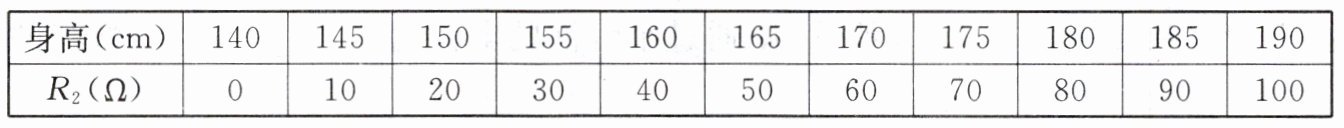

13. 如图17 - 2 - 3所示是课外活动时，同学们设计的电子身高测量仪的电路简图，绝缘板A与滑动变阻器$R_{2}$的滑片P固定在一起，且同步上下移动. 已知电源电压恒为20V，定值电阻$R_{1}=30$Ω，滑动变阻器的规格为“100Ω 1 A”，电压表的量程为0～15V，电流表的量程为0～3A. 下表为$R_{2}$接入电路的阻值与被测者身高的对应关系.


某同学测得自己的身高为165cm，测量时通过电流表的电流为______A；为保证电路安全工作，此测量仪测量的身高最多不能超过______cm.

答案： 0.25 185

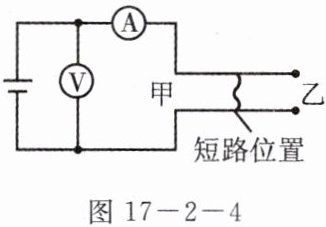

14. 在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω. 现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图17 - 2 - 4所示电路进行测量. 当电压表的示数为1.5V时，电流表的示数为30mA，请确定出短路位置离甲地的距离.

答案： 解:由$I = \frac{U}{R}$可知，连接短路位置到甲地的两段输电线的电阻值：$R = \frac{U}{I} = \frac{1.5\ V}{0.03\ A} = 50\ \Omega$；导线总长度：$L = \frac{50\ \Omega}{0.01\ \Omega/m} = 5000\ m = 5\ km$，短路的地点离甲地的距离：$s = \frac{1}{2}×L = \frac{1}{2}×5\ km = 2.5\ km$.
