《2025年名师讲坛一课一练九年级物理全一册人教版》

1. 在图17 - 4 - 1所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是 （ ）


A. 电流表A、电压表V₁示数都减小，电压表V₂示数增大
B. 电流表A、电压表V₁示数都变大，电压表V₂示数变小
C. 电流表A的示数减小，两电压表示数不变
D. 三个电表的示数都不变

答案： A

2. 如图17 - 4 - 2所示，电源电压恒定. 闭合开关S₁、S₂，电压表示数为9 V，电流表示数为1.5 A；断开开关S₂，电压表示数为6 V，则R₁和R₂的阻值分别是 （ ）


A. 6 Ω、2 Ω
B. 6 Ω、3 Ω
C. 4 Ω、2 Ω
D. 4 Ω、3 Ω

答案： B

3. 一只小灯泡正常发光的电压是6 V，正常发光时的电阻是20 Ω. 现欲将其接到9 V的电源上，为使其正常发光，应______联一个______Ω的电阻.

答案： 串 10 点拨:根据题目所给小灯泡正常发光的条件，电源电压9V比正常发光的电压6V高出了3V，这3V的电压应分配给所接的电阻上. 根据串联分压的知识，应该串联一个电阻. 根据分压公式$\frac{U_{1}}{U_{2}}=\frac{R_{1}}{R_{2}}$，所以$\frac{6V}{3V}=\frac{20\Omega}{R_{2}}$，则$R_{2}=10\Omega$.

4. 如图17 - 4 - 3所示，电源电压保持不变，电阻R₁=R₂=R₃=10 Ω. 要使R₂、R₃并联，应闭合开关______，此时电流表的示数为I₁；要使R₁、R₂串联，开关S₁、S₂应______（选填“断开”或“闭合”），此时电流表的示数为I₂；则I₁ : I₂=______.

答案： $S_{1}$和$S_{2}$ 断开 $4:1$

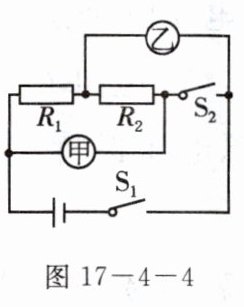

5. 如图17 - 4 - 4所示，电源电压不变，R₁=5 Ω，R₂=25 Ω.
（1）当S₁、S₂均闭合，电表甲、乙都是电压表时，则U₍甲₎ : U₍乙₎=______；
（2）当S₁闭合、S₂断开，电表甲、乙都是电流表时，则I₍甲₎ : I₍乙₎=______.

答案：
(1)$6:5$
(2)$1:6$

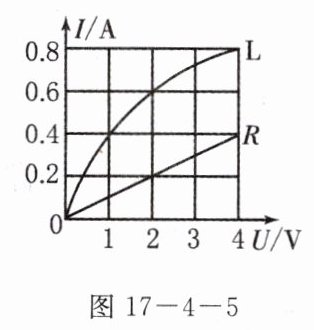

6. 一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图17 - 4 - 5所示. 由图可得定值电阻R的阻值为______Ω；当把这个工具接在电压为2 V的电路两端，L、R并联的总电阻是______Ω.

答案： 10 2.5 点拨:由图可看出灯泡的电阻随电压(温度)的改变而改变，当电压为2V时，从图中可看出通过$R$和$L$的电流分别为0.2A和0.6A，其干路电流则为0.8A，由欧姆定律知总电阻等于总电压与总电流的比值.
