《2025年名师讲坛一课一练九年级物理全一册人教版》

13. 如图18 - 2 - 7所示电路，电源电压为6V，$R_1 = 6\Omega$，$R_2 = 3\Omega$，$R_3 = 4\Omega$.
(1)当开关$S_A$断开，开关$S_{A_1}$拨到$b$位置时，$R_1$中的电流为_______A.
(2)当开关$S_A$闭合，开关$S_{A_1}$拨到$a$位置时，$R_1$中的电流为_______A，$R_2$的电功率为_______W，在10s内$R_1$消耗的电能为_______J.

答案：
(1)0.6　
(2)1　12　60　点拨:当开关$S_A$断开，开关$S_{A_1}$拨到$b$位置时，电路是$R_1$、$R_3$串联；当开关$S_A$闭合，开关$S_{A_1}$拨到$a$位置时，电路是$R_1$、$R_2$并联；分清电路状态是解决问题的前提，复杂的电学问题首先要分清电路状态。

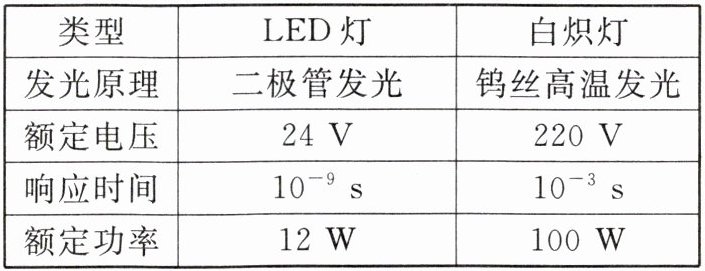

14. 人类正面临能源危机，为了找到更节能的光源，科学家做了大量的实验，实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同.
(1)由表中给出的信息知道：LED灯和白炽灯的发光原理是_______（选填“相同”或“不相同”）的；
(2)LED灯正常发光时的电流是_______A；正常工作1h，使用LED灯比白炽灯要节约_______kW·h的电能.

答案：
(1)不相同　
(2)0.5　0.088

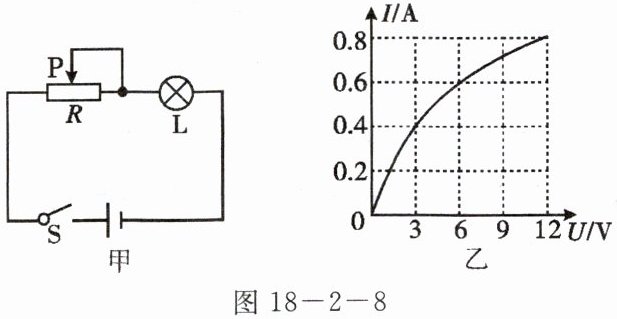

15. 有一种亮度可以调节的小台灯，其电路图如图18 - 2 - 8甲所示. 电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图18 - 2 - 8乙所示，灯泡L的额定电压为12V，则灯泡L的额定功率为__________W；调节滑动变阻器$R$，使灯泡L的功率为3.6W，此时滑动变阻器$R$连入电路的阻值为_______$\Omega$.

答案： 9.6　15

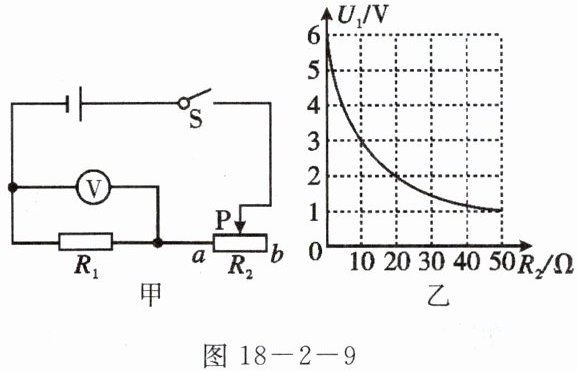

16. 如图18 - 2 - 9甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从$a$端移动到$b$端，定值电阻$R_1$两端的电压随滑动变阻器$R_2$阻值变化的图像如图18 - 2 - 9乙所示.
(1)当$R_2$为10$\Omega$时，电压表的示数是多少？
(2)当电压表示数为2V时，$R_1$的阻值是多少？
(3)滑动变阻器的滑片P在$b$端时，电阻$R_1$的功率是多大？

答案： 解:
(1)当$R_2$为10Ω时，电压表的示数是3V；
(2)当电压表示数为2V时，$U_1 = 2V$，$R_2 = 20Ω$。$\because R_1$与$R_2$串联，$\therefore U_2 = U - U_1 = 6V - 2V = 4V$，$I_1 = I_2 = \frac{U_2}{R_2}=\frac{4V}{20Ω}=0.2A$，$R_1 = \frac{U_1}{I_1}=\frac{2V}{0.2A}=10Ω$；
(3)滑片P在$b$端时，$R_2' = 50Ω$，$R' = R_1 + R_2' = 10Ω + 50Ω = 60Ω$，$I' = \frac{U}{R'}=\frac{6V}{60Ω}=0.1A$，$P_1' = I'^{2}R_1=(0.1A)^{2}×10Ω = 0.1W$。
