《2025年名师讲坛一课一练九年级物理全一册人教版》

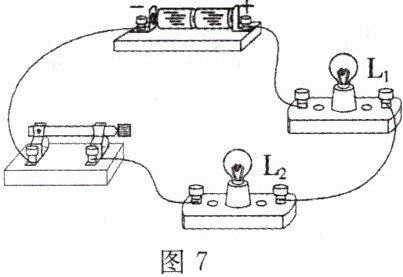

7. 如图7电路中，灯泡L₁、L₂均不亮. 将电压表接在电源两端或L₁两端时，示数均为3 V，改接在L₂两端时示数为0，该电路的故障是______________；如用电压表接在开关两端，示数应为______.

答案： 灯泡$L_1$断路 0

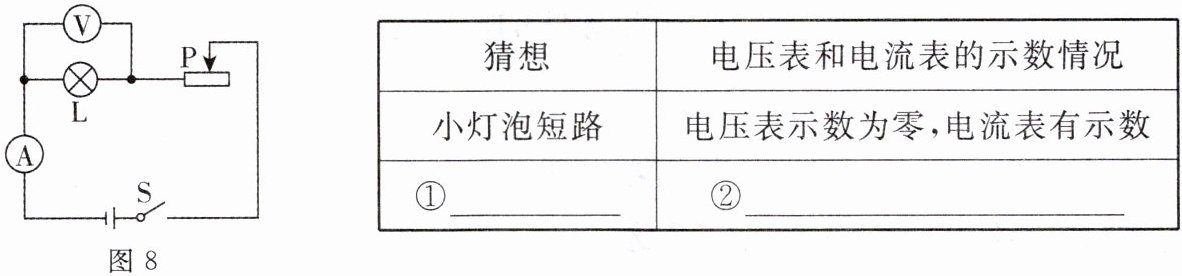

8. 小利按如图8所示电路图连接电路，当开关闭合后，发现小灯泡不亮. 请你根据电路结构猜想出一种原因，仿照下表中的示例写出对应的电压表和电流表的示数情况.

答案： 小灯泡断路 电流表示数为 0，电压表有示数

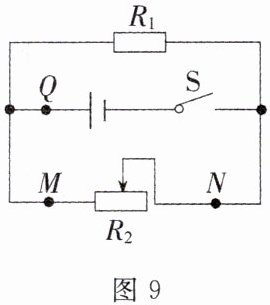

9. 如图9所示电路中，由于接线柱接触不良导致电路发生了断路故障. 若电路中仅有一处故障，且只发生在电阻R₁、R₂上. 现通过接入一个电表来判断故障.
(1)应选择如下方案__________.
A. 将一个电流表接入到Q点
B. 将一个电压表接入到QM之间
C. 将一个电压表接入到MN之间
(2)请写出选择方案后，闭合开关S后的操作、电表的示数变化情况及其对应的故障：______________________________.

答案：
(1)A
(2)移动滑动变阻器的滑片，若电流表示数有变化，则$R_1$断路；若电流表示数不变，则$R_2$断路

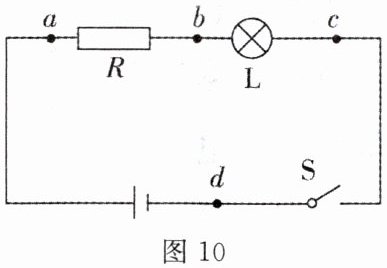

10. 在如图10所示电路中，电源电压为U且保持不变. 闭合开关S，电路正常工作. 一段时间后，灯突然熄灭. 若电路中只有一处故障，且只发生在灯L或电阻R处.
①为确定故障，小汇在ab或bc间并联接入电压表，闭合开关后，观察电压表示数确定故障. 若电压表并联接入______________两点间，闭合开关后，电压表示数为______，可判断R断路或L短路.
②为进一步确定故障，小汇在bd两点间并联接入电压表，观察闭合开关前后，电压表示数来确定故障. 请写出闭合开关前后，电压表的示数及对应的故障.
______________________________
______________________________
______________________________.

答案： ①$ab$(或$bc$) $U$(或 0) ②闭合开关前后，若电压表示数始终为 0，则$R$断路；若电压表示数由$U$变为 0，则灯泡短路 点拨：由题意和图示可知，灯泡$L$和电阻$R$串联，一段时间后，灯突然熄灭；若电路中只有一处故障，且只发生在灯$L$或电阻$R$处；①电压表接在$ab$间时，若$R$断路，电压表仍能与电源形成通路，则电压表示数为电源电压$U$；若$L$短路，则$L$两端电压为 0，此时$R$两端电压等于电源电压$U$；电压表接在$bc$间时，若$R$断路，电压表不能与电源形成通路，则电压表示数为 0；若$L$短路，电压表也被短路，其示数为 0；②在$bd$两点间并联接入电压表，若$R$断路，闭合开关前后电压表与电源不能连通，则电压表示数始终为 0；若灯泡短路，闭合开关前，电压表与电阻串联，此时电压表测电源电压，其示数为$U$；闭合开关后，电压表被短路而无示数(即示数为 0)；由此可知，闭合开关前后，若电压表示数始终为 0，则$R$断路；若电压表示数由$U$变为 0，则灯泡短路.
