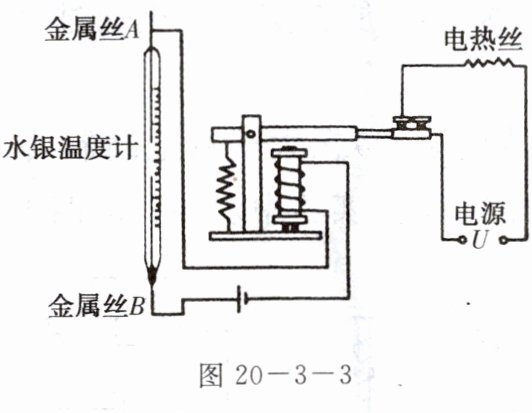

9. 如图20 - 3 - 3所示为某校科技活动小组制作的恒温箱的电路示意图，电热丝是恒温箱的加热元件.图中的水银温度计为导电温度计，上面的金属丝A的高度可以调整，下面的金属丝B与温度计中的水银接触，该温度计的水银液泡被放置到恒温箱内，请根据此电路图说明恒温箱工作的原理.

答案： 当温度未达到金属丝A所指示的温度时，电磁铁线圈中无电流，电磁铁失去磁性，衔铁被弹簧拉上去，使得电热丝与所在的电路接通.电热丝被连接在电路中，使恒温箱温度升高.当导电温度计中的水银柱上升到金属丝A指示的温度时，继电器线圈被接通，电磁铁有磁性，衔铁被吸下，电热丝断电停止加热.温度降低后导电温度计水银柱下降，使得电磁铁线圈所组成的电路断开，衔铁被释放，电热丝再次被接入电路，从而保持恒温箱内温度恒定.

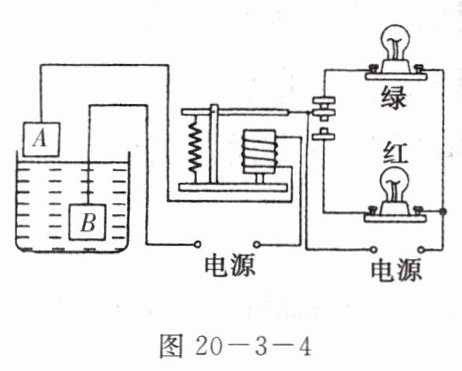

10. 如图20 - 3 - 4所示，是一种水位自动报警器的原理示意图，当水位达到金属块A时，出现的情况是（ ）


A. 红灯亮
B. 绿灯亮
C. 红绿灯同时亮
D. 红绿灯都不亮

答案： A

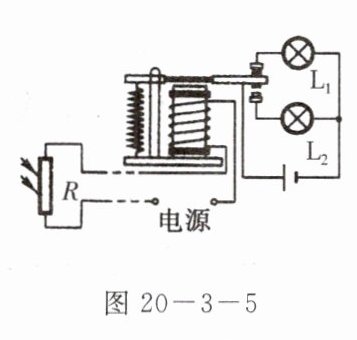

11. 如图20 - 3 - 5所示，用热敏电阻（受温度影响阻值会发生变化的电阻）和电磁继电器组成的火灾报警器的示意图，热敏电阻R受热后，其阻值会减小，将发生的变化是（ ）


A. 电磁继电器控制电路中的电流减小
B. 电磁继电器控制电路断开
C. 当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，L₂发光
D. 当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L₁发光

答案： C

12. 铁芯插入通电螺线管，铁芯被________，产生了________________，于是通电螺线管周围既有________产生的磁场，又有________产生的磁场，因而磁场大大加强.

答案： 磁化　磁场　通电螺线管　铁芯

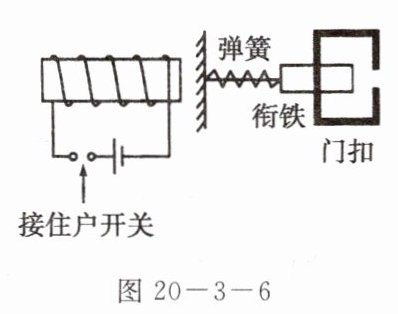

13. 如图20 - 3 - 6是一种单元防盗门锁的原理图，其工作过程是：当有人在楼下按门铃时，楼上的人闭合开关，门锁上的电磁铁通电________衔铁，衔铁脱离门扣，这时来人拉开门，进入楼内，在关门时，开关是断开的，衔铁在________的作用下，合入门扣，在合入门扣的过程中，________能转化为________能.

答案： 吸引　弹簧(或弹力)　弹性势　动
