《2025年名师讲坛一课一练九年级物理全一册人教版》

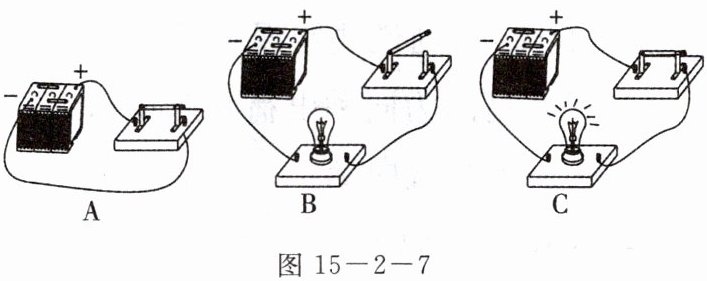

14. 图15 - 2 - 7是三个电路的实物图，通路是________；短路是________；断路是________.

答案： C A B

15. 电流是由于________移动形成的，物理学中把________________________规定为电流方向；在金属导体中，电流的方向跟自由电子移动的方向________（选填“相同”或“相反”）.

答案： 电荷定向 正电荷定向移动的方向 相反

16. 在一个正确的电路里如果有一只灯泡，当这个电路是通路的时候，灯泡会________；如果这个电路是断路，则灯泡________；如果这个电路被短路了，则灯泡________（选填“亮”或“不亮”）.

答案： 亮 不亮 不亮

17. 如图15 - 2 - 8，当开关S₁、S₂断开时，电路处于________状态；当开关S₁闭合、S₂断开时，电路处于________状态；当开关S₁、S₂都闭合时，电路处于________状态.

答案： 断路 通路 短路

18. 实验桌上有电池、开关、灯泡和一些导线，如图15 - 2 - 9，小阳同学想让小灯泡发光，请你帮他完成这个实验.
（1）画出你设计的实验电路图.
（2）按设计的电路图连接电路.
（3）小阳同学连好电路后，合上开关，发现灯泡不亮，请你帮他探究一下灯泡不亮的原因.

答案：
解：
(1)如答图
(1)所示.

(2)连接电路实物如答图
(2)所示.

(3)用一根导线并接在开关的两接线柱上，若灯亮，说明开关处接触不良，如果灯仍不亮，说明灯泡处接触不良或灯丝断了或电池没电了.
