《2025年名师讲坛一课一练九年级物理全一册人教版》

11. 在表演台上，某人声称具有特异功能——“不怕电”. 他把灯泡接到家庭电路的两根电线上，灯泡亮，取下灯泡后，他用手抓住一根电线芯，并让别人用试电笔触其肌肤，众人见氖管发光，瞠目结舌. 此人真的不怕电吗？对此现象产生的原因提出你的猜想或解释.（温馨提示：请勿模仿）

答案： 不是此人真的不怕电. 别人用试电笔触其肌肤，氖管发光，说明此人身体跟火线是连通的. 可是这个人却没发生危险，估计是此人站在绝缘体垫子上（或穿着绝缘的鞋子），而不是直接站在大地上. 这样通过人体的电流很小，不会发生触电事故.

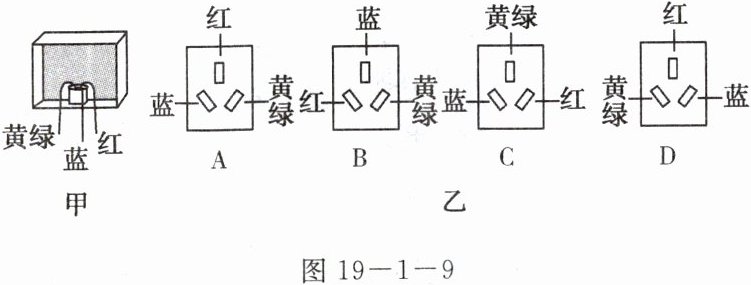

12. 如图19 - 1 - 9甲所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图19 - 1 - 9乙中接线情况正确的是 （ ）

答案： C 点拨：本题考查了家庭电路的连接. 在连接家庭电路时，注意家庭电路中各元件连接的技术要求. 三孔插座的接线方法是左零右火上接地.

13. 请将图19 - 1 - 10中的家庭电路按安全用电要求连接完整.

答案：
如答图所示. 点拨：在家庭电路中，为了安全，开关要一端接火线，一端接电灯，而电灯的螺旋部分必须接零线.

14. 如图19 - 1 - 11所示，将三孔插座正确接入家庭电路.

答案：
如答图所示.
