6. 在用伏安法测电阻的实验中，下列操作中有误的是（ ）
A. 连接电路的过程中，开关应处于断开状态
B. 连接电路的过程中，滑动变阻器的滑片要放在最大电阻值的位置
C. 电流表串联在电路中，电压表并联在被测电阻两端
D. 试触时发现电流表指针反向偏转，电压表正常，只需断开电路，将电池的正、负极对调即可

答案： D

7. 某同学用电压为6 V的电池组、电压表、电流表、开关、滑动变阻器、待测电阻和若干导线做“伏安法测电阻”的实验，连接电路后，未闭合开关，发现电流表没有读数，电压表读数为6 V；闭合开关，发现电流表有读数，电压表读数仍为6 V. 产生这一现象的原因是（ ）
A. 电流表的正、负接线柱接反了
B. 电流表并联接在待测电阻两端
C. 电压表并联接在电源两端
D. 电压表串联接在电路中

答案： C

8. 某同学在做“伏安法”测电阻的实验时，不慎将电流表和电压表对调，则开关闭合后，可能出现的现象是（ ）
A. 电流表会被烧毁
B. 电流表和电压表都会被烧毁
C. 电流表和电压表都有读数，不会被烧毁
D. 只有电压表有读数

答案： D

9. 将被测电阻接入一个实际电路中，用电压表接在被测电阻的两端，而电流表与被测电阻串联，从电压表上读出被测电阻两端的电压，而从电流表上读出通过被测电阻的电流，然后根据$R = \frac{U}{I}$计算出被测电阻的阻值，这种测量电阻的方法叫__________法.

答案： 伏安

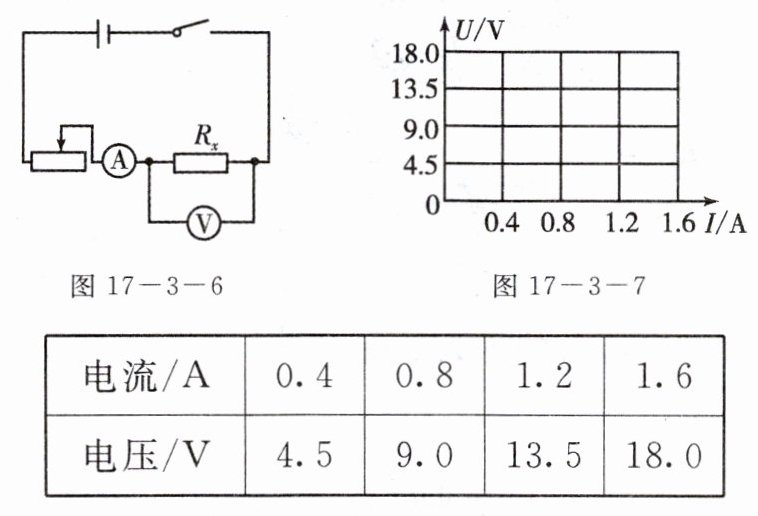

10. 小明想知道某一段电炉丝的电阻值，于是他用图17－3－6所示的电路测定电炉丝$R_x$的电阻值. 改变滑动变阻器的电阻，由电流表、电压表读出相应的数值见下表.

（1）请你根据表格中的实验数据在图17－3－7中绘制出$U$随$I$变化的图像.
（2）你在绘图中有什么发现？
（3）测出电炉丝的电阻等于多少？

答案：

(1)如答图所示.
(2)看出电阻一定时，导体中的电流与导体两端电压成正比.
(3)$R = 11.25\ \Omega$
