《2025年名师讲坛一课一练九年级物理全一册人教版》

10. 如图16 - 1 - 6所示，若要将一节干电池正确装入电池盒，应将图甲中电池的A端接到图乙电池盒的______（选填“B”或“C”）接线柱. 一节新干电池的电压为______ V.

答案： B　1.5

11. 如图16 - 1 - 7所示电路中有两个小灯泡，请在图中〇内，分别填入Ⓐ或Ⓥ的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零.

答案：
如答图所示.
点拨:电流表的特点是电(内)阻很小,通常相当于导线，电压表的特点是电(内)阻很大，通常相当于开关断开.当两表连入电路时，首先电流表的两端不能直接与电源两端连通，其次电路能正常工作，开始学习这部分知识时，可用试画法解决.

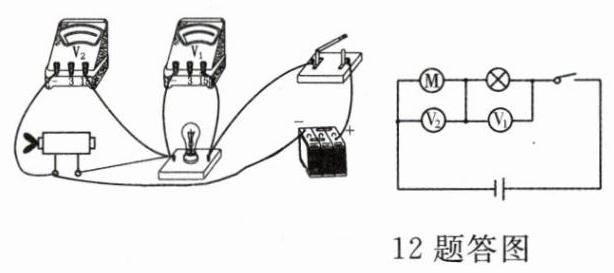

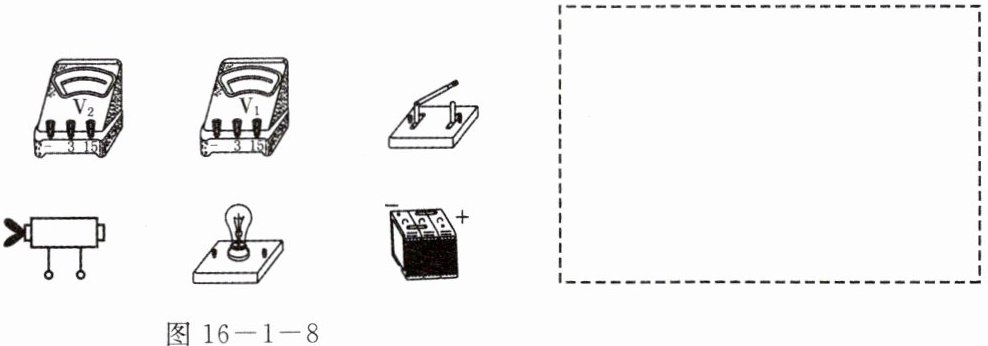

12. 如图16 - 1 - 8所示电路，将小灯泡和电动机组成串联电路，用电压表V₁测量小灯泡两端的电压，电压表V₂测量电动机两端的电压，请把图中的实物连接好（不必考虑量程），并按连接好的实物图在下边虚线框中画出相应的电路图.

答案：
如答图所示.

13. 将完好的电流表、电压表、小灯泡连接成如图16 - 1 - 9所示的电路，各处接触良好. 当开关S闭合后，会出现（ ）


A. 电流表指针明显偏转
B. 小灯泡发光
C. 电压表指针明显偏转
D. 电池被烧坏

答案： C

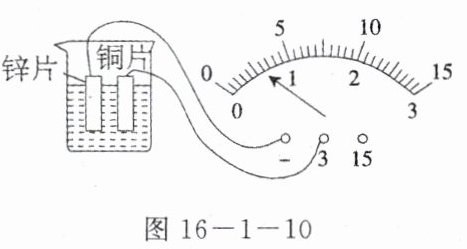

14. 铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图16 - 1 - 10所示. 以下说法正确的是（ ）


A. 锌片是电池的正极
B. 这个电池的电压为6 V
C. 这个电池的电压为3 V
D. 这个电池的电压为0.6 V

答案： D
