7. 下面叙述中，是并联电路特征的是（ ）
A. 电路中每一处的电流都相等
B. 每个用电器上的电压值相等
C. 各支路上的电压都相等
D. 电路中各部分电路电压之和等于总电压

答案： C

8. 小张家的卫生间按如图16 - 2 - 7所示的电路安装了照明灯和换气扇，它们（ ）


A. 只能各自独立工作，而不能同时工作
B. 只能同时工作，而不能各自独立工作
C. 工作时通过的电流一定相等
D. 工作时两端的电压一定相等

答案： D

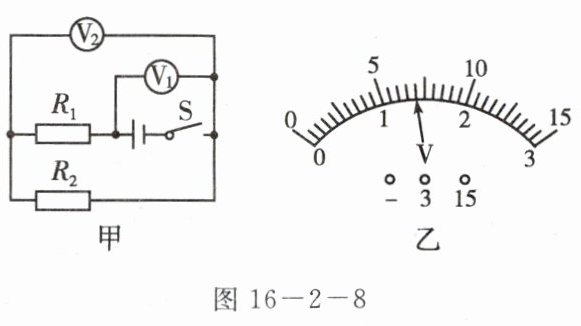

9. 在如图16 - 2 - 8甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R₁和R₂两端的电压分别为（ ）


A. 5.6 V 1.4 V
B. 7 V 1.4 V
C. 1.4 V 7 V
D. 1.4 V 5.6 V

答案： A

10. （多选）如图16 - 2 - 9所示，两个灯泡组成串联电路，电源电压是6 V. 闭合开关S后，两灯泡均不发光，用一只理想电压表测量，电路中ab间的电压为零，bc间的电压为6 V，则电路中的故障可能为（ ）


A. L₁短路且L₂断路
B. L₁、L₂均断路
C. L₁断路且L₂短路
D. 只有L₂断路

答案： AD

11. 如图16 - 2 - 10所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uₐᵦ = 2 V，Uᵦᶜ = 2 V，Uₐᶜ = 4 V，在表格中记录数据后，下一步应该做的是（ ）


A. 整理器材，结束实验
B. 分析数据，得出结论
C. 换用不同规格的小灯泡，再测出几组电压值
D. 换用电压表的另一量程，再测出一组电压值

答案： C

12. 把灯泡L₁和L₂串联接在一个电源上，测得L₁两端的电压为2.8 V，L₂两端的电压为1.7 V，若把它们并联后接到同一个电源上，则L₁和L₂两端电压分别为（ ）
A. 2.8 V 1.7 V
B. 2.8 V 2.8 V
C. 4.5 V 4.5 V
D. 1.7 V 1.7 V

答案： C 点拨：由串联电路电压规律可算出电源电压 $U = U_1 + U_2 = 2.8V + 1.7V = 4.5V$，再由并联电路电压规律得 $U_1' = U_2' = U = 4.5V$.
