《2025年名师讲坛一课一练九年级物理全一册人教版》

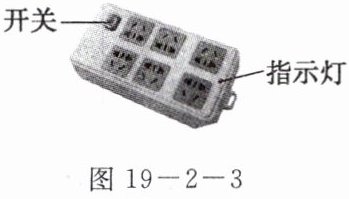

13. 小明家有一个带有开关、指示灯和多个插座的接线板，如图19 - 2 - 3所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象，关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是（ ）

A. “跳闸”的原因是接线板中的电路发生了断路
B. “跳闸”的原因是接线板中的电路发生了短路
C. 接线板上的多个插座与指示灯串联
D. 接线板上的开关与指示灯并联

答案： B 点拨:每当接线板的插头插入家庭电路中的插座，并闭合开关时，总出现“跳闸”现象，这是由于电路中电流过大造成的，造成电路中电流过大的原因是接线板中的电路发生了短路，故A选项错误，B选项正确，接线板上的多个插座与指示灯是并联的，开关与指示灯是串联的，故C、D选项均错误.

14. （多选）关于家庭电路，下列说法中正确的是（ ）
A. 在家庭电路中，同时工作的用电器越多，总电阻越小
B. 家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
C. 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D. 电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小

答案： AD

15. 家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较_______，其原理是利用电流的_______效应.

答案： 低 热
