《2025年名师讲坛一课一练九年级物理全一册人教版》

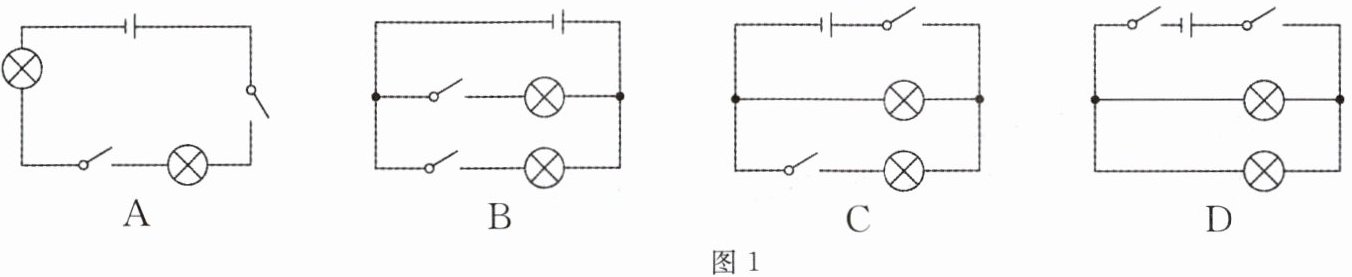

1.某班举办知识竞赛，需要制作一台选答器模型,要求如下:一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光.下列图1所示电路中符合设计要求的是　（　　　　）

答案： B

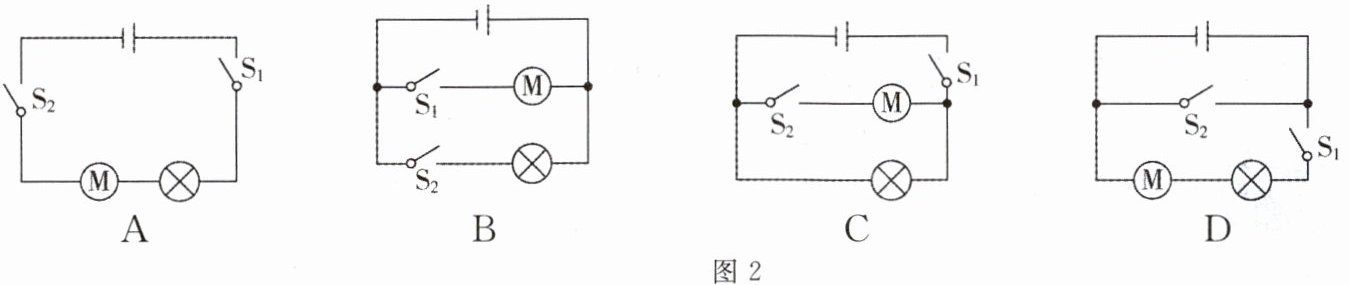

2.如图2所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图.闭合开关S₁，舞台灯亮起，按下开关S₂时，电动机才能启动控制五环旗升降;若舞台灯不亮，电动机也不启动.下列电路符合要求的是　（　　　　）

答案： C

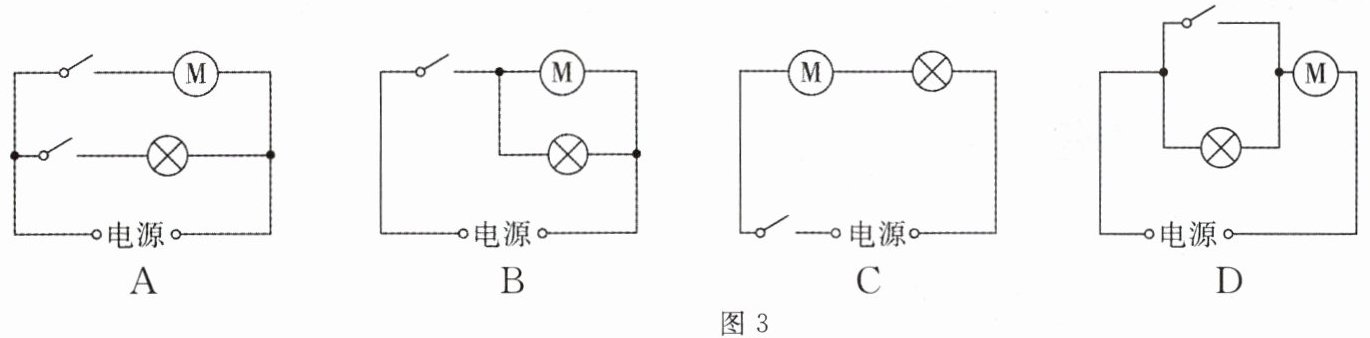

3.常德市在旧城改造中,对空巢老人居住的房屋优先实施改造.志愿者小唐对刘奶奶的厨房电路进行了改造,用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电.图3选项中符合要求的电路是　（　　　　）

答案： A

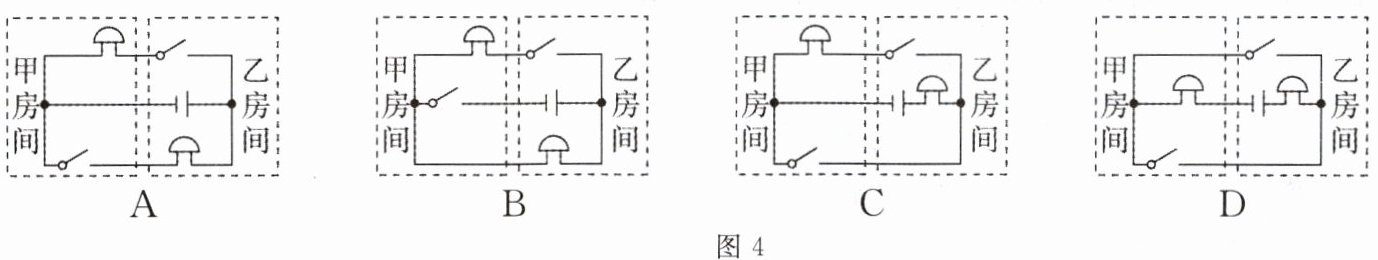

4.甲、乙为两个独立的房间，当闭合甲房间的开关时，只有乙房间电铃响;当闭合乙房间开关时，只有甲房间电铃响.图4中符合此要求的电路是　（　　　　）

答案： A 点拨：根据题意可知，当闭合甲房间的开关时，只有乙房间电铃响，当闭合乙房间开关时，只有甲房间电铃响，这说明两个电铃能独立工作，是并联的，甲房间的开关与乙房间的电铃串联在一条支路中，乙房间的开关与甲房间的电铃串联在另一条支路中，根据选项可知，A 正确.

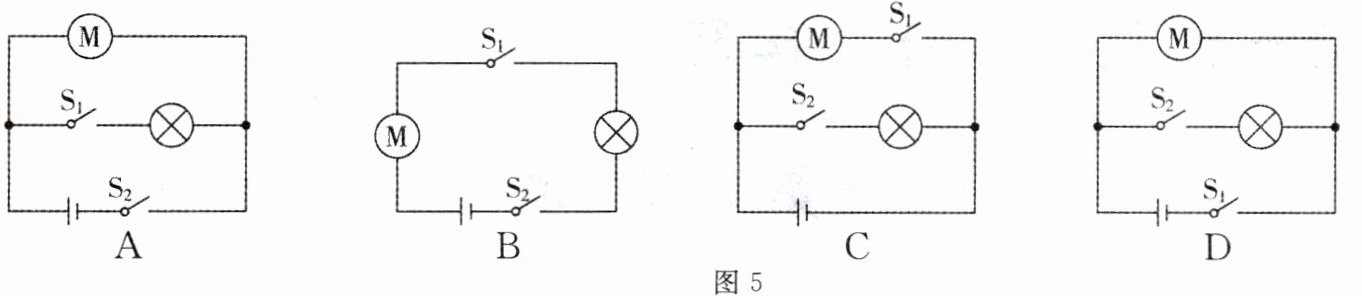

5.喜欢观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投影仪的电源开关S₁时,只有风扇工作,再闭合S₂时，灯泡和风扇同时工作.当只闭合S₂ 时，风扇和灯泡都不工作，图5所示电路设计符合要求的是　（　　　　）

答案： D 点拨：由题意知，电动机可以独立工作；闭合开关 S₁，只有风扇工作，再闭合开关 S₂，灯泡和风扇同时工作，说明开关 S₁ 在干路上，开关 S₂ 只控制灯泡，则 S₂ 和灯泡应串联在同一支路上，且电动机和灯泡应并联，题目中符合要求的只有 D.
