《2025年名师讲坛一课一练九年级物理全一册人教版》

11. 在并联电路中，干路上的开关作用是__________，支路上的开关作用是__________. 在图15 - 3 - 7的电路中，当开关S断开时，灯L₁、L₂都_______，若干路开关S闭合时，支路开关S₁闭合、S₂断开时，则灯_______亮，灯_______不亮.

答案： 控制整个电路　控制本支路　不亮　L₂　L₁

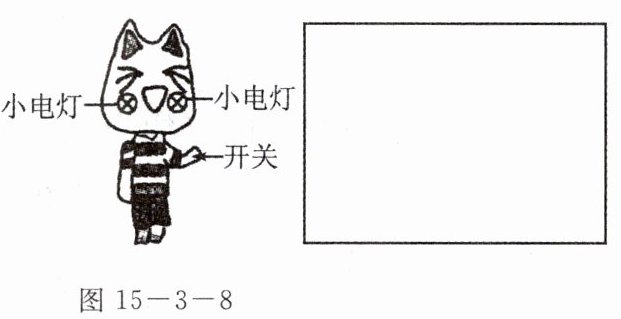

12. 一只玩具猫外形如图15 - 3 - 8所示，猫体内有电池，猫手相当于一开关，向下压猫手，猫脸上的两个小电灯会一起发光. 把你猜想的猫体内的电路图画在方框内.

答案：

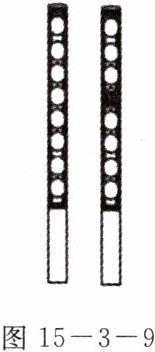

13. 小华用普通灯泡制作了一根发光棒，如图15 - 3 - 9所示. 闭合开关，众小灯齐发光；一段时间后，其中一小灯熄灭，其他灯泡继续发光. 关于上述现象下列猜想中合理的是 （ ）

A. 该小灯处断路，众小灯串联
B. 该小灯处短路，众小灯串联
C. 该小灯处短路，众小灯并联
D. 以上情况都有可能

答案： B 点拨:若该小灯处断路，众小灯仍然能够发光，说明此小灯对其他灯泡发光情况不影响，所以是并联;若该小灯短路，如果与其他灯泡都是并联，其他灯泡也被短路不能发光;所以此小灯与其他灯泡串联且此小灯短路，相当于在此位置串联了一段导线，所以其他小灯仍然发光，故B 正确.

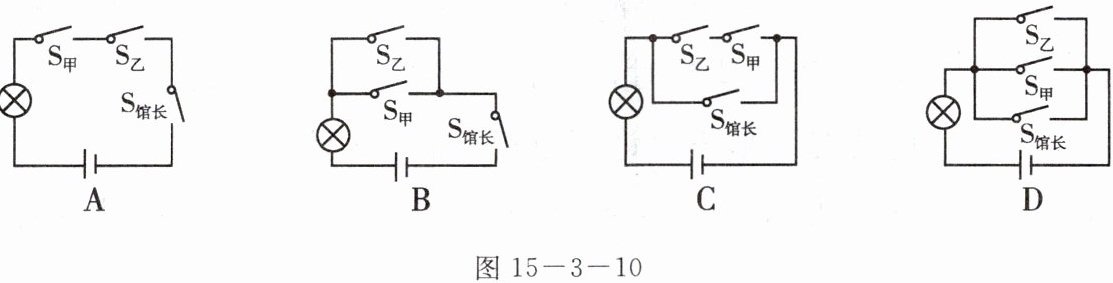

14. 某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室. 图15 - 3 - 10所示电路中符合上述要求的是 （ ）

答案： C

15. 如图15 - 3 - 11所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为_______；司机所拨动的这根横杆就相当于电路中的_______.

答案： 并联　开关
