《2025年名师讲坛一课一练九年级物理全一册人教版》

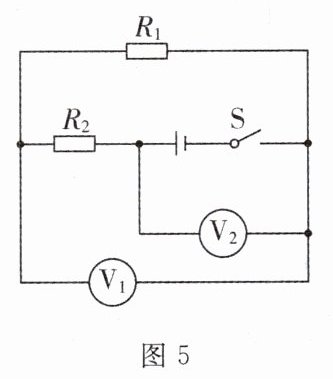

7. 如图 5 所示的电路中，电源电压为 6 V 且保持不变，$R_1 = 10\ \Omega$，闭合开关 S，电压表$V_1$的示数为 2 V，则电压表$V_2$的示数为_______V，$R_2$的阻值为_______$\Omega$，整个电路的电功率为_______W.

答案： $6$ $20$ $1.2$

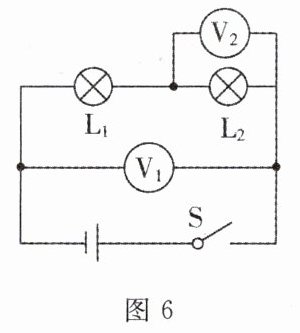

8. 如图 6 所示的电路中，$L_1$标有“6 V 3 W”，$L_2$标有“3 V 3 W”，闭合开关后，两灯均发光，此时两电压表示数之比$U_1:U_2 =$_______，若将两灯并联后接入 3 V 电路中，则两灯的实际功率之比$P_1:P_2 =$_______（不计温度对灯丝电阻的影响）.

答案： $5:1$ $1:4$

9. 如图 7 所示，电源电压保持不变，灯泡 L 标有“12 V 12 W”字样（忽略灯丝电阻的变化）. 闭合开关$S_1$、断开$S_2$，灯泡 L 正常发光；闭合开关$S_1$、$S_2$，电流表示数为 1.5 A，则电源电压为______V；闭合开关$S_1$、断开$S_2$，通电 30 s 定值电阻$R$产生的热量是______J.

答案： $36$ $720$

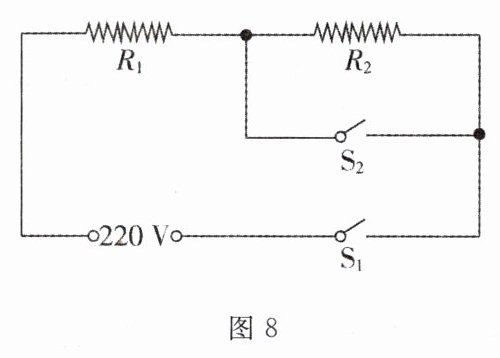

10. 某型号电饭锅有加热和保温两挡，电路如图 8 所示，220 V 电压下，其加热挡功率为 1100 W，保温挡功率为 20 W.
(1) 闭合开关$S_1$、$S_2$，电饭锅处于_______挡.
(2) 电阻丝$R_1$的阻值为_______$\Omega$，$R_2$的阻值为_______$\Omega$.
(3) 处于保温状态的电饭锅，20 min 产生热量_______J.

答案：
(1)加热
(2)$44$ $2376$
(3)$2.4\times10^4$

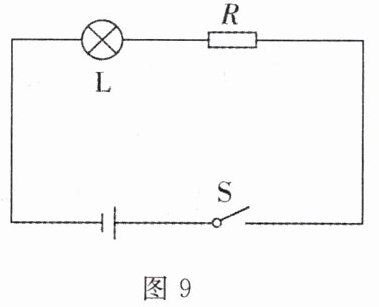

11. 如图 9 所示电路，电源电压保持不变，灯泡 L 标有“6 V 6 W”. 闭合开关 S，灯泡正常发光，定值电阻$R$两端的电压是 12 V. 求：
(1) 灯丝的电阻$R_L$；
(2) 电路中的电流$I$；
(3) 电路消耗的总功率$P$.

答案： 解：
(1)由$P=\frac{U^2}{R}$可知，灯泡正常发光时灯丝的电阻$R_L=\frac{(U_L)^2}{P_L}=\frac{(6\ V)^2}{6\ W}=6\ \Omega$.
(2)由$P = UI$可知，正常发光时通过灯泡的电流$I_L=\frac{P_L}{U_L}=\frac{6\ W}{6\ V}=1\ A$；根据串联电路的电流特点可知，电路中的电流$I = I_L = 1\ A$.
(3)根据串联电路的电压特点可知，电源电压$U = U_L + U_R = 6\ V + 12\ V = 18\ V$；电路消耗的总功率$P = UI = 18\ V\times1\ A = 18\ W$.
