《2025年名师讲坛一课一练九年级物理全一册人教版》

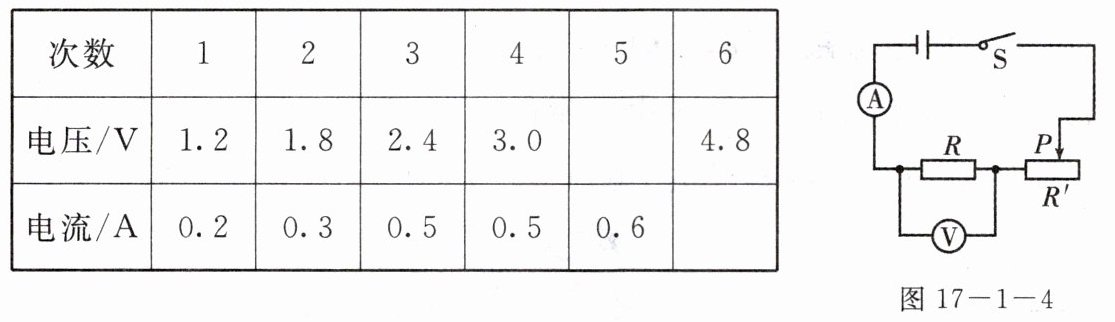

6. 如图17 - 1 - 4所示是某同学在研究电流与电压的关系时所用的电路图，得出的数据如下表所示，经老师检查，发现其中有一个数据是错误的，试着改正，并将未完成的表格补充完整.

答案： 第3次电流应为0.4A，第5次电压应为3.6V，第6次电流应为0.8A

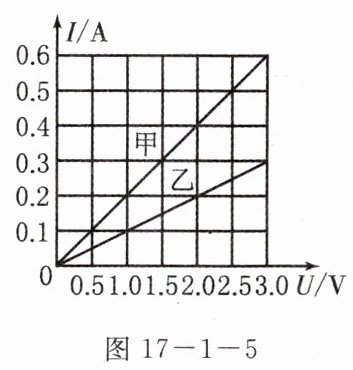

7. 张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理做出了如图17 - 1 - 5所示的图像，根据图像，下列说法错误的是（ ）


A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 A
B. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻

答案： D

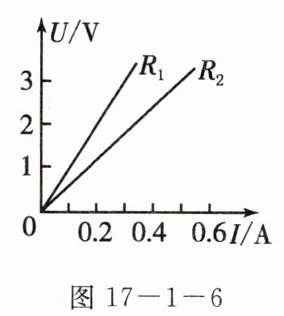

8. 在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻$R_{1}$、$R_{2}$分别做实验，他根据实验数据画出了图17 - 1 - 6所示的图像，请你根据图像比较电阻$R_{1}$与$R_{2}$的大小，$R_{1}$________$R_{2}$.（选填“大于”、“等于”或“小于”）

答案： 大于

9. 为了探究电流跟电压的关系，小亮设计了如图17 - 1 - 7所示的电路图.

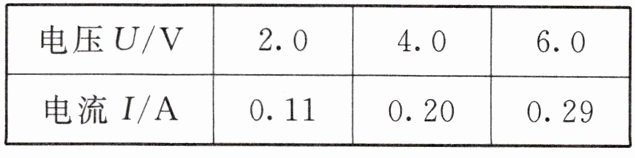

（1）调节电路中滑动变阻器滑片的位置，改变定值电阻两端的电压，电压表、电流表的示数如表中所示. 对表格中的数据进行分析，可归纳出的结论是：________________________.

（2）如果仍利用上图所示的电路探究电流与电阻的关系，实验中应换用____________，调节滑动变阻器滑片的位置，保持________________不变，记下对应的电流值.

答案：
(1)电阻一定时，导体中的电流跟导体两端的电压成正比　
(2)不同的定值电阻　定值电阻两端的电压　点拨:分析表格中记录的实验数据可以发现,对于给定的定值电阻，当$U_1 = 2.0\ V$时，$I_1 = 0.11\ A$；当$U_2 = 4.0\ V = 2U_1$时，$I_2 = 0.20\ A\approx2I_1$；当$U_3 = 6.0\ V = 3U_1$时，$I_3 = 0.29\ A\approx3I_1$. 对于定值电阻$R$来说，两端的电压增大为原来的几倍，通过的电流也随着增大为原来的几倍，即通过的电流和两端的电压成正比.要利用如图所示的电路探究电流与电阻的关系，就要通过调节滑动变阻器的滑片位置，使不同的定值电阻两端的电压相同.测量出通过它们的电流进行分析比较，得出电流与电阻之间的关系.
