《2025年名师讲坛一课一练九年级物理全一册人教版》

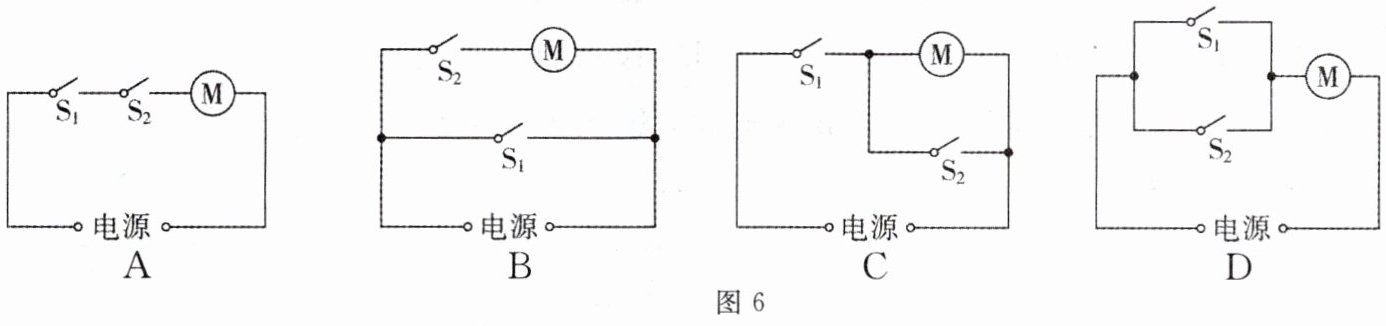

6.“一盔一带安全常在”，小佳想制作一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号,当电动车上的信号接收器(S₁)接收到信号，再转动电动车钥匙(S₂)，车才能正常启动,图6所示电路中符合要求的是　（　　　　）

答案： A 点拨：根据题意可知，当电动车上的信号接收器(S₁)接收到信号，再转动电动车钥匙(S₂)，车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机，故 A 正确、BCD 错误.

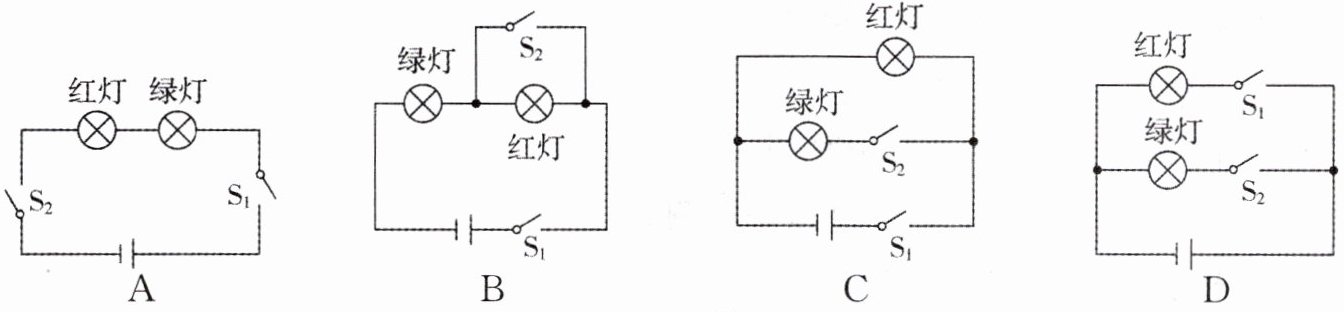

7.现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，图7画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是　（　　　　）

答案： D

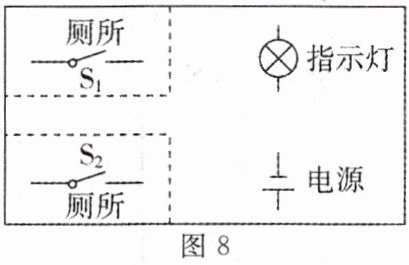

8.在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，请你把如图8中各元件符号连接成符合上述设计要求的电路图.

答案：
如答图所示.

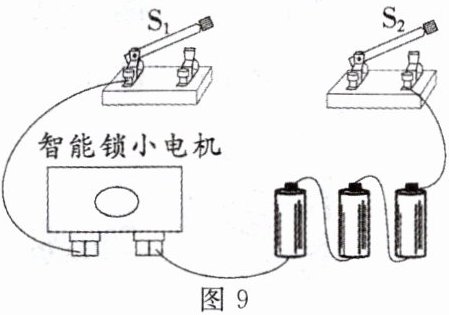

9.某门禁系统有两种识别方式:人脸识别(开关S₁)和密码识别(开关S₂)，只要其中一种方式识别成功即可闭合相应开关，启动小电动机,开启门锁.请完成图9所示电路设计.

答案：
如答图所示.
