《2025年名师讲坛一课一练九年级物理全一册人教版》

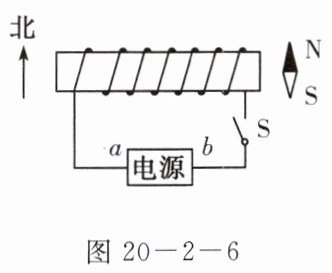

8. 一同学设计了一种判断电源“＋”“－”极的方法：在水平桌面上放一枚小磁针，在小磁针的西面放一个螺线管，如图20 - 2 - 6所示，接通开关后，小磁针的N极向东偏转，则下列判断中正确的是（ ）


A. 电源a端是正极，在电源内部电流由b流向a
B. 电源a端是正极，在电源内部电流由a流向b
C. 电源b端是正极，在电源内部电流由a流向b
D. 电源b端是正极，在电源内部电流由b流向a

答案： C

9. 1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣. 如图20 - 2 - 7所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，看到的现象是通电螺线管（ ）
A. 转动后停在任意位置
B. 转动后停在南北方向上
C. 不停地转动下去
D. 仍保持在原来位置上

答案： B
点拨:通电螺线管周围的磁场跟条形磁铁周围的磁场相似，因而将它水平悬挂起来后，它也具有指向性，即转动后停在南北方向上.

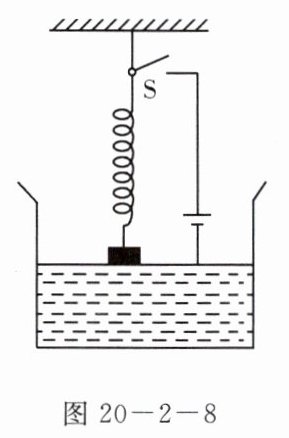

10. 如图20 - 2 - 8所示，一个轻质弹簧下端挂一小铁块. 当开关S断开时，铁片刚好与水银槽中水银面接触. 当开关S闭合后，铁片会（ ）


A. 不动
B. 陷入水银面以下
C. 向上运动停在空中
D. 上下不停地振动

答案： D　点拨:当开关S闭合后，弹簧相当于通电螺线管，由于各匝弹簧中通入电流方向相同，相邻两匝之间为异名磁极，则各匝弹簧间相互吸引而使弹簧缩短，将铁块向上提起;铁块离开水银表面后电路断开，弹簧失去磁性，则在铁块重力作用下弹簧伸长，铁块与水银面接触后又使电路连通.这个过程循环往复，使铁块上下不停地振动.

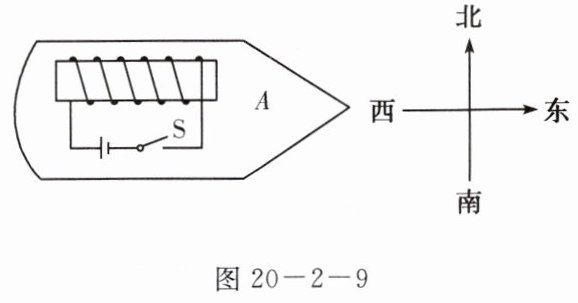

11. 如图20 - 2 - 9所示，木制小船模型漂浮在静止的水面上，船上安装了一个电磁铁，船头A指向东，若闭合开关S，则小船将在水平面内自由转动，当小船再次处于静止状态时，船头A指向（ ）
A. 东
B. 南
C. 西
D. 北

答案： D
