《2025年名师讲坛一课一练九年级物理全一册人教版》

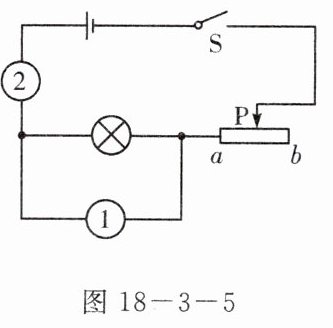

10. 如图18 - 3 - 5所示，要测一个标有“2.5V”的小灯泡的额定功率.
（1）电路中电表“1”应是________，“2”应是________.
（2）在连接电路的过程中开关应是________的，滑动变阻器的滑片P应放在________（选填“a”或“b”）端.
（3）当开关闭合时，电压表的示数为2V，则应将滑动变阻器滑片P向________（选填“a”或“b”）端移动.
（4）若电源电压为3V，估计小灯泡电阻为10Ω，当滑片P移到a端时（灯丝完好），此时小灯泡实际功率为________W.

答案：
(1)电压表　电流表　
(2)断开　b　
(3)a　
(4)0.9

11. 在“测量小灯泡的电功率”实验中，电源电压为4.5V，小灯泡额定电压为2.5V，图甲是未连接完整的实验电路：
（1）连接实验电路的过程中，开关应________；

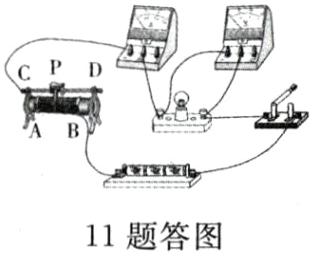

（2）用笔画线代替导线，将图18 - 3 - 6甲的实验电路连接完整（要求滑动变阻器的滑片P向B端移动时电流表的示数变大）；
（3）闭合开关后，小明发现小灯泡不发光，电流表示数几乎为零，电压表示数接近4.5V，则电路的故障可能是______________________________（填一种情况即可）；
（4）排除故障后，调节滑动变阻器的滑片，如图18 - 3 - 6乙所示，电压表的示数为________V，为了测小灯泡的额定功率，应将滑片向________（选填“A”或“B”）端移动；
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I - U图像，由图像可知，小灯泡的额定功率为________W；
（6）由图丙可知小灯泡正常发光时的电阻是________Ω，小灯泡的电阻是变化的，原因是灯丝电阻受________________的影响.

答案：

(1)断开　
(2)如答图所示
(3)小灯泡断路　
(4)1.9　B　
(5)0.625　
(6)10　温度
