《2025年名师讲坛一课一练九年级物理全一册人教版》

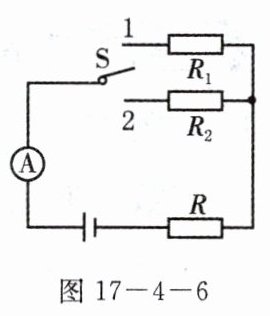

7. 在如图17 - 4 - 6所示的电路中，电阻R₁=10 Ω，R₂=30 Ω，电源电压及定值电阻R的阻值未知（电源电压保持不变）. 当开关S接位置1时，电流表示数为0.2 A，当开关S接位置2时，电流表示数为0.15 A. 电源电压是多少？R的阻值是多大？

答案：
解:开关$S$被称作单刀双掷开关. 当$S$接1时，$R_{1}$和$R$连成串联电路，其等效图如答图甲所示，此时，电流$I = 0.2A$，$R_{1}=10\Omega$，虽不知道电源电压，但可以写出电源电压的表达式:$U = I(R_{1}+R)=0.2A\times(10\Omega+R)\cdots$①；当$S$接2时，$R_{2}$和$R$连成串联电路，其等效图如答图乙所示，此时，电流$I' = 0.15A$，$R_{2}=30\Omega$，虽不知道电源电压，也可以写出电源电压的表达式:$U = I'(R_{2}+R)=0.15A\times(30\Omega+R)\cdots$②；联立方程①②求解，得$R = 50\Omega$，$U = 12V$.

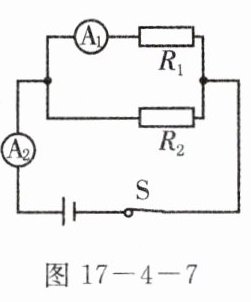

8. 如图17 - 4 - 7所示的电路中，A₁和A₂是两个完全相同的电流表，均有“0～0.6 A”、“0～3 A”两个量程，当开关S闭合时，两表均有正常的示数，指针偏转的角度相同，则R₁ : R₂为 （ ）


A. 1 : 4
B. 4 : 1
C. 1 : 5
D. 5 : 1

答案： B

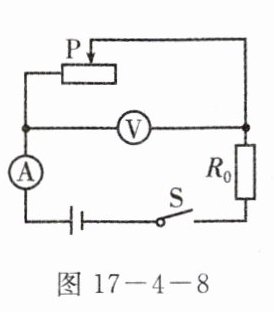

9. 在如图17 - 4 - 8所示的电路中，电源电压保持不变，R₀为定值电阻. 闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5～1.5 A，电压表的示数变化范围是6～3 V，则电源电压为 （ ）


A. 6 V
B. 7.5 V
C. 9 V
D. 15 V

答案： B

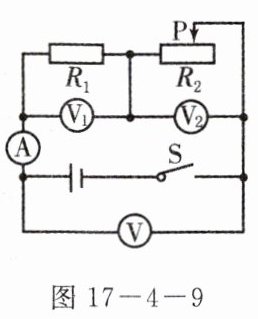

10. 在图17 - 4 - 9所示的电路中，电源电压保持不变，电阻R₁的阻值为10 Ω，滑动变阻器R₂标有“5 Ω 3 A”的字样. 闭合开关S，当滑动变阻器的滑片P向右移动时，示数变大的电表有______个；电压表V与电压表V₁示数的差值跟电压表V₁示数的比值______1（选填“小于”、“等于”或“大于”）.

答案： 1 小于

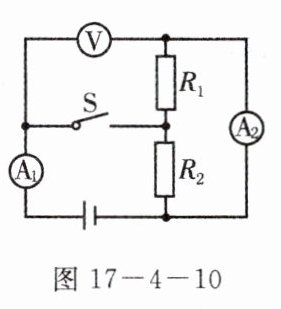

11. 如图17 - 4 - 10所示，电阻R₁=2 Ω，某同学在实验过程中记录了1、2、3三个数，是三个电表的读数，但没分清哪个是电压哪个是电流，单位应分别为“V”和“A”，请分析电路，求出电源电压U=______V，电阻R₂=______Ω.

答案： 2 1

12. 如图17 - 4 - 11所示的电路，电源电压保持不变，电阻R₁=5 Ω，R₂=15 Ω.
（1）若开关S₁、S₂都断开时，电流表示数为0.2 A，则电源电压是______V；
（2）若开关S₁、S₂都闭合时，电流表示数为0.9 A，则通过电阻R₃的电流是______A.

答案：
(1)4
(2)0.1
