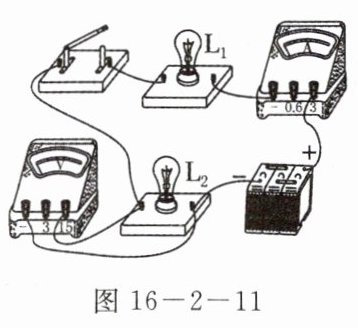

13. 如图16 - 2 - 11是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L₁不亮，灯L₂亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（ ）


A. L₁灯丝断了
B. L₁灯座两接线柱直接接通了
C. L₂灯丝断了
D. L₂灯座两接线柱直接接通了

答案： B

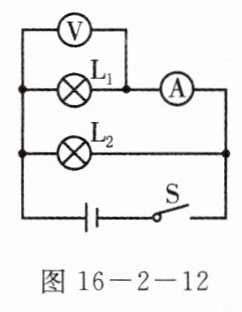

14. 如图16 - 2 - 12所示的电路中，电源电压不变，闭合开关S后，灯L₁、L₂都发光. 一段时间后，若其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）


A. 灯L₁短路
B. 灯L₂短路
C. 灯L₁断路
D. 灯L₂断路

答案： D

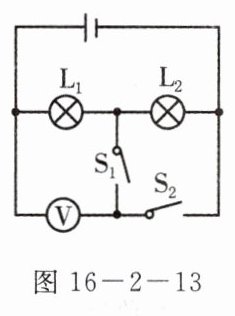

15. 如图16 - 2 - 13所示的电路中，当开关S₁闭合，S₂断开时，电压表的示数是3.8 V；当开关S₁断开，S₂闭合时，电压表的示数是6 V，则灯L₁两端的电压是_______ V；灯L₂两端的电压是_______ V；电源电压是_______ V.

答案： 3.8　2.2　6

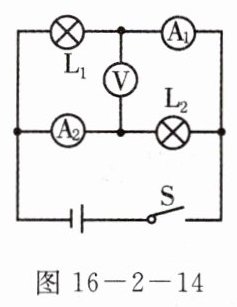

16. 如图16 - 2 - 14所示，开关S闭合后，电压表的示数为3 V，电流表A₁的示数为1 A，电流表A₂的示数为2 A，则灯泡L₁两端电压为_______ V，灯泡L₂两端电压为_______ V，电源两端的电压为_______ V，干路中电流为_______ A.

答案： 3　3　3　3　点拨：由电路图可以看出灯泡 $L_1$ 和灯泡 $L_2$ 并联，因为电流表相当于导线，电压表相当于断路，所以电流分为两条，分别经过灯泡 $L_1$、$L_2$ 回到电源的负极. 电流表 $A_1$ 测通过灯泡 $L_1$ 的电流，电流表 $A_2$ 测通过灯泡 $L_2$ 的电流，所以干路电流等于电流表 $A_1$、$A_2$ 示数之和，为 3A. 电压表V用“移动法”来判断测谁的电压，电压表的正、负接线柱可以沿导线移动(包括开关和电流表). 电压表可以移动到灯泡 $L_2$ 两端，所以灯泡 $L_2$ 两端电压为 3V. 电压表还可以移动到灯泡 $L_1$ 两端，所以灯泡 $L_1$ 两端电压为 3V. 电压表也可以移动到电源两端，所以电源两端电压为 3V.

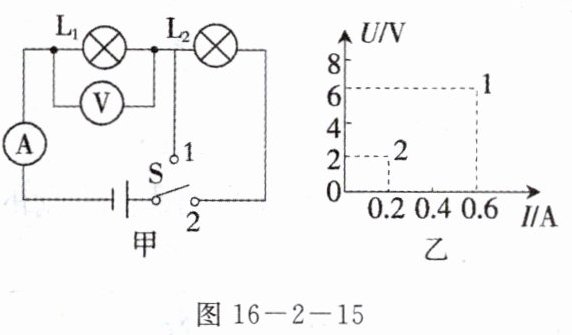

17. 如图16 - 2 - 15甲所示，当开关S由接1转到接2时，电压表示数变化如图乙所示，则电源电压是_______ V. 当开关S接2时，灯泡L₂两端的电压是_______ V，此时若灯L₁被短路，则电压表的示数为_______ V.

答案： 6　4　0

18. 关于如图16 - 2 - 16所示的实物电路，在S₁、S₂都闭合后，下列说法正确的是（ ）

A. 通过L₁与L₂的电流一定相等
B. 通过L₁与L₂的电流一定不相等
C. L₁与L₂两端的电压一定相等
D. L₁与L₂两端的电压之和等于电源电压

答案： C
