《2025年名师讲坛一课一练九年级物理全一册人教版》

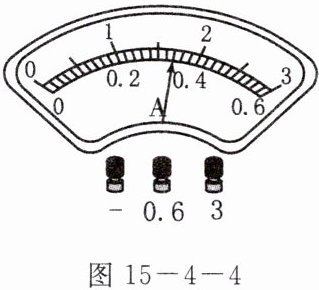

8. （多选）电流表指针静止时的位置如图15 - 4 - 4所示，则下面说法中正确的是（ ）

A. 使用“0～0.6A”量程时，表的示数应是0.27A
B. 使用“0～0.6A”量程时，表的示数应是0.34A
C. 使用“0～3A”量程时，表的示数应是1.7A
D. 使用“0～3A”量程时，表的示数应是0.27A

答案： BC

9. 一位学生使用电流表测量电流的时候，本应使用“-”和“3”两接线柱，但误将“-”和“0.6”两接线柱接入电路，并使电流从“0.6”接线柱流入，他这样做的结果是（ ）
A. 指针偏转的角度变小了
B. 指针偏转的角度变大了，电流表可能被损坏
C. 指针反偏，电流表可能被损坏
D. 指针不动

答案： B

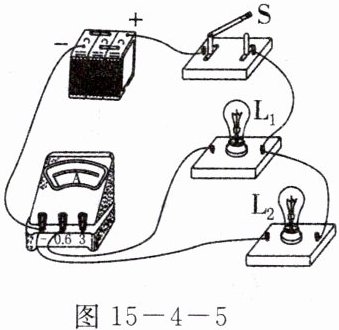

10. 如图15 - 4 - 5所示电路，下列说法正确的是（ ）

A. L₁、L₂串联
B. 开关S只控制L₂
C. 电流表测干路中电流
D. 电流表测L₁的电流

答案： D 点拨:两灯并联,开关S在干路上，控制整个电路;电流表与灯L₁串联，测通过L₁的电流.

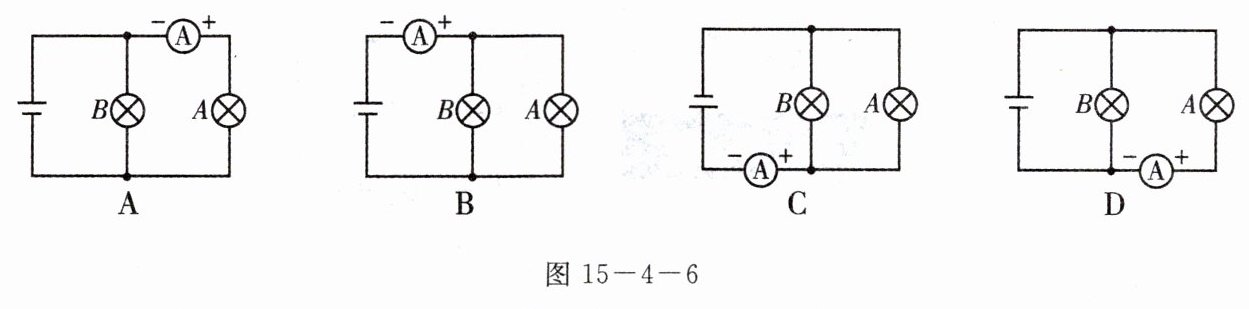

11. 现在要用电流表来测量电灯A中的电流，图15 - 4 - 6中接法正确的是（ ）

答案： D

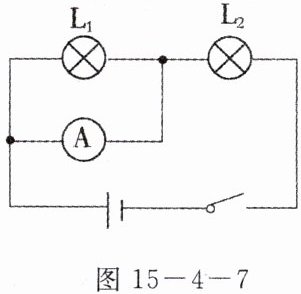

12. 如图15 - 4 - 7电路，当开关闭合时，电流表示数为0.5A，若通过L₁的电流为I₁，通过L₂的电流为I₂，则（ ）

A. I₁ = I₂ = 0.5A
B. I₁ = I₂ = 0.25A
C. I₁ = 0，I₂ = 0.5A
D. I₁ = 0.5A，I₂ = 0

答案： C 点拨:由电路图可知，当开关闭合时，灯泡L₁被短路，电路为L₂的简单电路，电流表测通过L₂的电流，所以通过L₁的电流为I₁ = 0A,通过L₂的电流为I₂ = 0.5A.

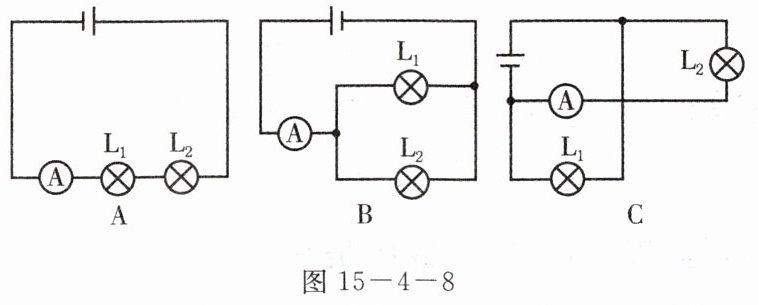

13. 如图15 - 4 - 8所示，图A中电流表测量灯________的电流，图B电流表测量的是________的电流，图C中的电流表测量的是灯________的电流. 请在图上标出所用电流表的“+”“-”接线柱.

答案：
L₁和L₂ 干路 L₂ 如答图所示.
