《2025年名师讲坛一课一练九年级物理全一册人教版》

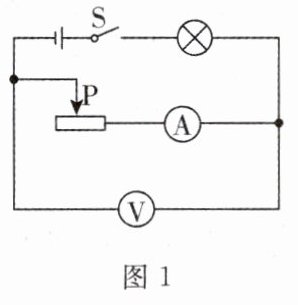

1. 如图1所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列判断正确的是 （ ）


A. 电压表示数变小
B. 灯泡变亮
C. 电流表示数变小
D. 电压表的示数与电流表的示数的比值变小

答案： C

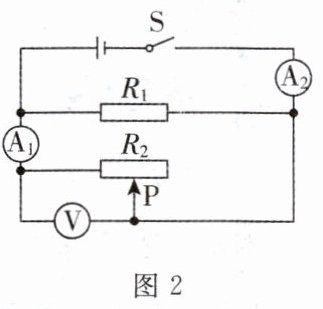

2. 如图2所示，$R_1$为定值电阻，$R_2$为滑动变阻器，电源电压保持不变. 闭合开关S，滑动变阻器滑片P从中点向右移动过程中，下列说法正确的是 （ ）


A. 电流表$A_1$变小，$A_2$变小，电压表V变大
B. 电流表$A_1$变小，$A_2$不变，电压表V不变
C. 电压表V的示数与电流表$A_2$示数的比值变小
D. 电流表$A_2$、$A_1$的示数之差与电压表示数的乘积不变

答案： D

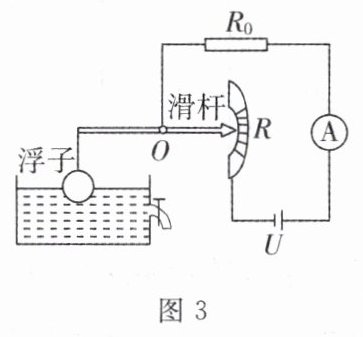

3. 如图3所示为油量表示意图，当油量减少时，下列说法正确的是 （ ）


A. $R$不断减小
B. $R_{总}$不断减小
C. $I_{总}$不断减小
D. $R$两端电压不断减小

答案： C

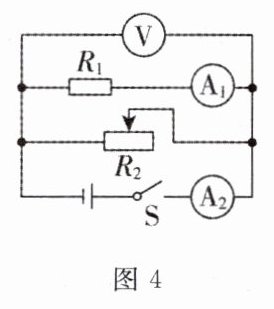

4. 如图4所示，电源电压保持不变，闭合开关S，滑动变阻器$R_2$的滑片向右移动时，下列判断正确的是 （ ）


A. 电压表V的示数变大
B. 电流表$A_1$的示数不变
C. 电流表$A_2$的示数变大
D. 电压表V的示数变小

答案： B

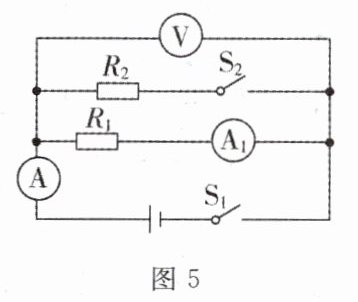

5. 在如图5所示的电路中，电源电压保持不变. 开关$S_1$闭合，当开关$S_2$由断开到闭合时，电路中 （ ）


A. 电压表V示数与电流表$A_1$示数的比值变小
B. 电压表V示数与电流表A示数的比值变小
C. 电压表V示数与电流表A示数的乘积不变
D. 电压表V示数与电流表$A_1$示数的乘积变大

答案： B
