《2025年名师讲坛一课一练九年级物理全一册人教版》

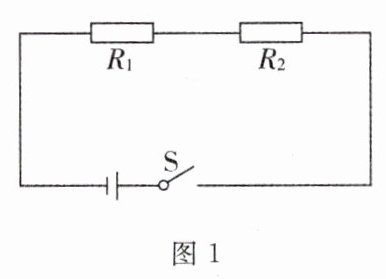

1. 如图1所示，定值电阻$R_1 = 5\Omega$，$R_2 = 10\Omega$，开关S闭合时，$R_1$、$R_2$两端的电压分别是$U_1$、$U_2$，通过的电流分别是$I_1$、$I_2$，下列关系正确的是 （ ）


A. $I_1:I_2 = 1:1$
B. $I_1:I_2 = 1:2$
C. $U_1:U_2 = 1:1$
D. $U_1:U_2 = 2:1$

答案： A

2. 如图2所示，电源两端电压为3 V，$R_1 = 5\Omega$. 闭合开关S，电流表示数为0.1 A，下列说法正确的是 （ ）


A. 通过$R_1$的电流为0.6 A
B. $R_2$的电阻为25 $\Omega$
C. $R_2$两端的电压为3 V
D. $R_1$两端的电压为2.5 V

答案： B

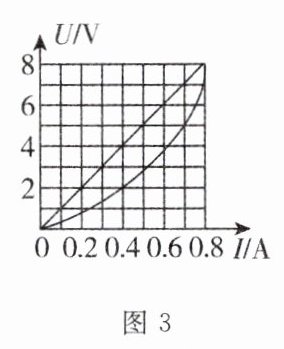

3. 如图3所示是小灯泡L和定值电阻R的$U - I$图像，下列说法正确的是 （ ）


A. 将L和R串联在电源电压为6 V的电路中，则此时L的电阻为10 $\Omega$
B. 将L和R串联在某电路中，若此时电流为0.7 A，则电源电压为12 V
C. 将L和R并联在电源电压为5 V的电路中，则此时干路电流为0.7 A
D. 将L和R并联在电源电压为2 V的电路中，则此时R的电阻为5 $\Omega$

答案： B

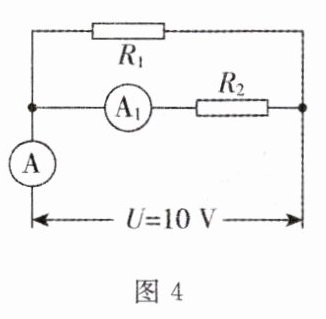

4. 如图4所示，$R_1 = 10\Omega$，电流表$A_1$示数为0.5 A，电源电压为10 V不变. 下列叙述正确的是 （ ）


A. $R_1$和$R_2$串联
B. $R_2$阻值为10 $\Omega$
C. $R_1$两端电压为5 V
D. 通过$R_1$的电流为1 A

答案： D

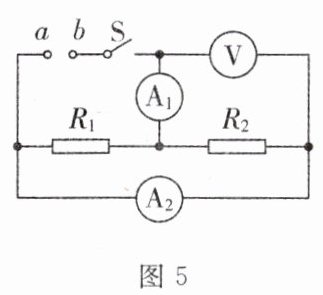

5. 在如图5所示的电路中，电阻$R_1$标有“6 $\Omega$ 1 A”，$R_2$标有“3 $\Omega$ 1.2 A”，电流表$A_1$、$A_2$的量程均为0～3 A，电压表的量程0～15 V. 闭合开关S后，为保证$R_1$、$R_2$均不损坏，则允许的最大电源电压和此时通过电流表$A_1$的电流分别为 （ ）


A. 9.6 V，1 A
B. 6 V，1 A
C. 3.6 V，2.2 A
D. 3.6 V，1.8 A

答案： D
