《2025年名师讲坛一课一练九年级物理全一册人教版》

16. 电位器实质是一种变阻器，如图16 - 4 - 13所示是电位器的结构和连入电路的示意图，A、B、C是接线柱. 当滑片向A端旋转时，连入电路的电阻（ ）


A. 变大
B. 变小
C. 不变
D. 先变大后变小

答案： B

17. 如图16 - 4 - 14所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_______（选填“A”、“C”或“D”）接线柱连接；滑动变阻器是通过改变接入电路中电阻丝的_______来改变电阻的大小.

答案： C　长度

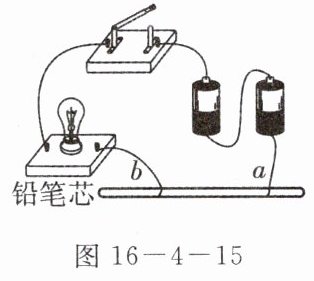

18. 如图16 - 4 - 15所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是_______（选填“导体”或“绝缘体”），还能说明导体的电阻与_______有关. 受此启发，人们制造了一种可以改变电阻的元件，叫做__________.

答案： 导体　长度　滑动变阻器　点拨:铅笔芯连接在电路中，小灯泡会发光，说明铅笔芯能够导电，当改变铅笔芯接入电路的长度时，灯泡亮度会发生变化，说明导体的电阻与导体的长度有关，由此可制成滑动变阻器.

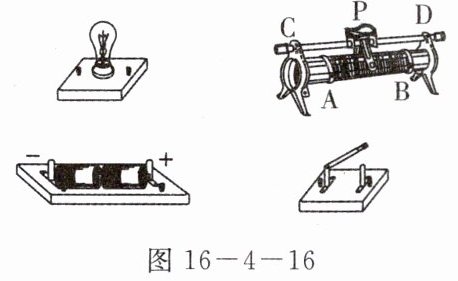

19. 用笔画线代替导线，将图16 - 4 - 16中元件连接成电路，要求：向右移动滑片，灯泡变亮.

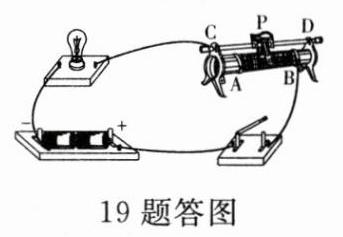

答案：
如答图所示.

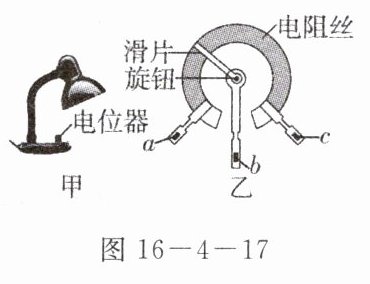

20. 如图16 - 4 - 17所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动. 若顺时针旋转旋钮时灯泡发光变亮，则需将______________（选填“a和b”、“a和c”或“b和c”）接线柱接入电路. 关于电位器上电阻丝的材料，应该选用______________（选填“铜丝”或“镍铬合金丝”）.

答案： b和c　镍铬合金丝
