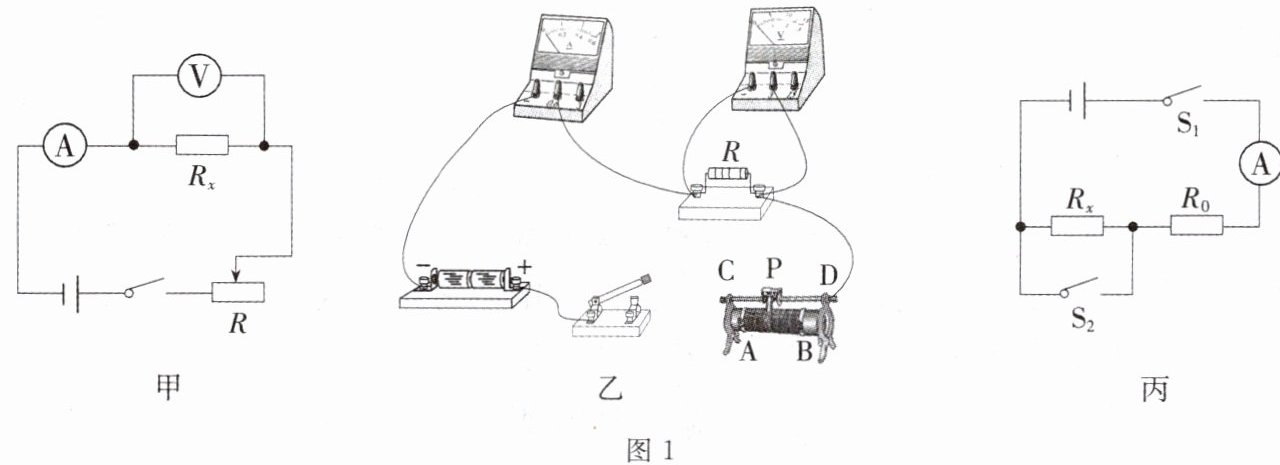

1.某实验小组用伏安法测量待测电阻$R_x$的阻值，设计的实验电路如图1甲所示.
　(1)根据图甲用笔画线代替导线将图乙的实物图补充完整.
　(2)该实验的原理是__________.
　(3)某次测量时，电压表的示数为1.5V，电流表的示数为0.3A，则待测电阻的阻值为______Ω；实验时应多测几组数据，求电阻的平均值，目的是________________________.
　(4)若撤去电压表和滑动变阻器，新增一个阻值为$R_0$的定值电阻，利用如图丙所示的实验电路，也可以测量待测电阻$R_x$的阻值.实验步骤如下:
　①首先，闭合开关$S_1$、$S_2$，记录电流表的示数$I_1$;
　②接着，断开开关______，记录电流表的示数$I_2$;
　则待测电阻的阻值$R_x=$______(用$R_0$、$I_1$、$I_2$表示).
　　　

答案：

(1)如答图所示.
(2)$R = \frac{U}{I}$
(3)5 减小误差
(4)②$S_{2}$ ③$\frac{(I_{1}-I_{2})R_{0}}{I_{2}}$

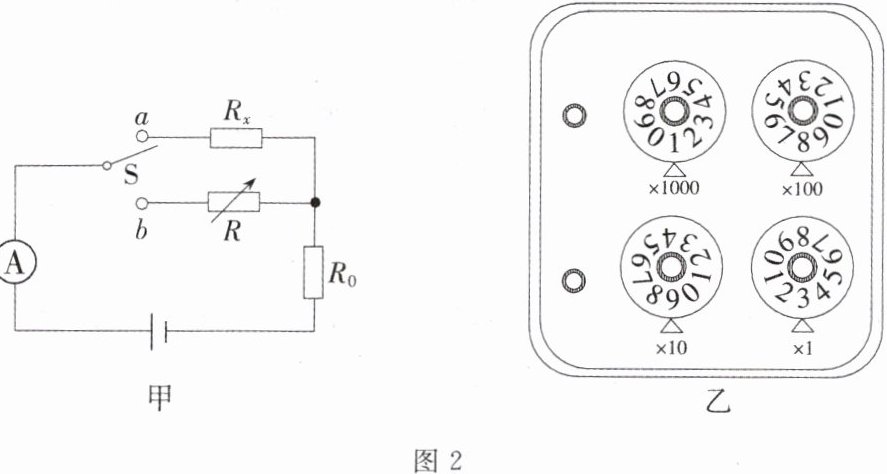

2.用如图2甲所示的电路可以测量一个未知电阻的阻值，其中$R_x$为待测电阻，$R$为电阻箱，$S$为单刀双掷开关，$R_0$为定值电阻.李兵同学用该电路进行实验，主要步骤有:

A.把开关$S$接$b$点，调节电阻箱，使电流表的示数为$I$;
B.根据电路图，连接实物，将电阻箱的阻值调至最大;
C.把开关$S$接$a$点，读出电流表的示数为$I$;
D.读出电阻箱的示数$R$;
(1)上述步骤的合理顺序是__________(只需填写序号).
(2)步骤A中电阻箱调节好后示数如图乙所示，则它的示数为______Ω，若已知$R_0$的阻值为15Ω，则待测电阻的阻值为______Ω.
(3)该实验所采用的物理实验方法可称为____________(选填“控制变量法”或“等效替代法”).

答案：
(1)BCAD
(2)1893 1893
(3)等效替代法
